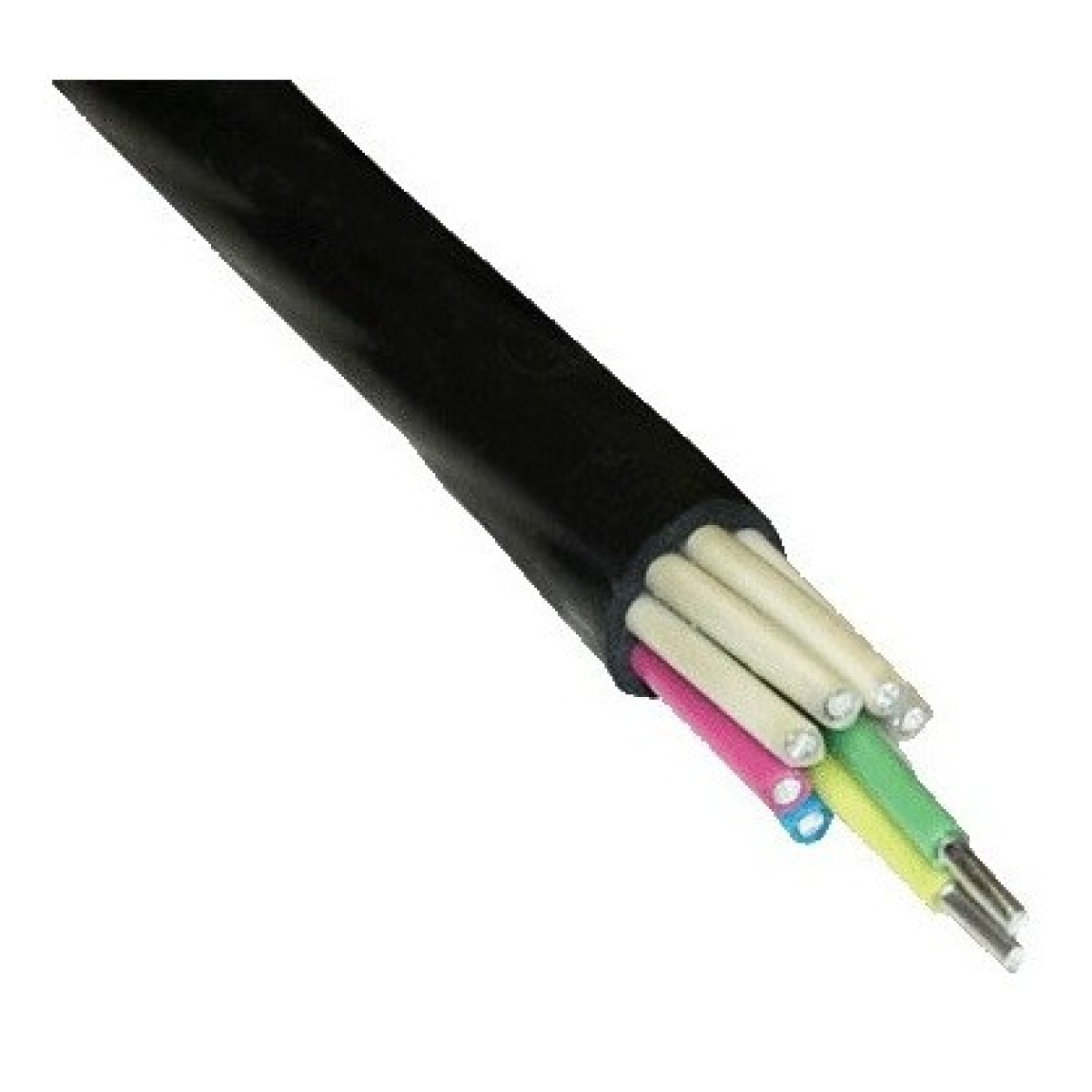

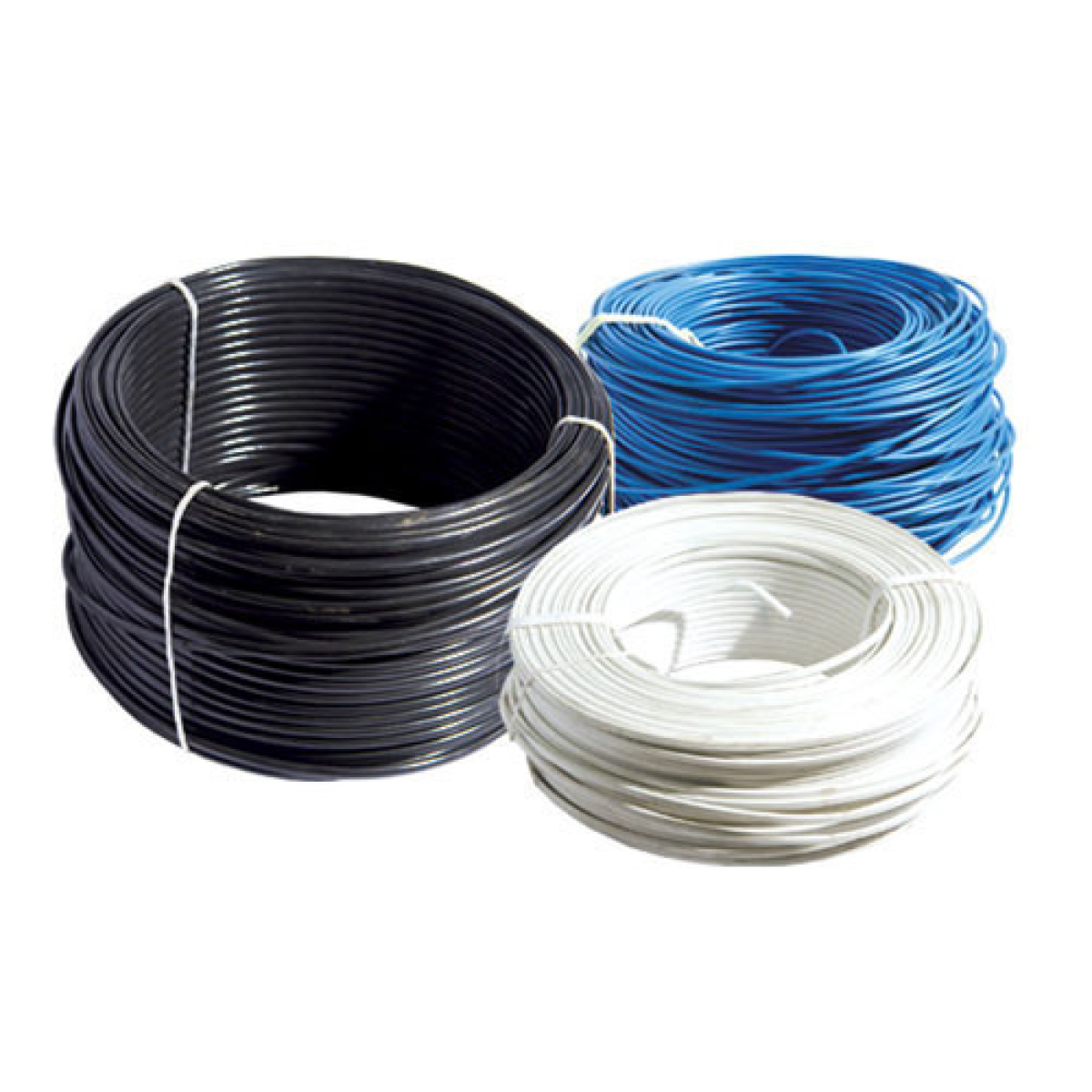

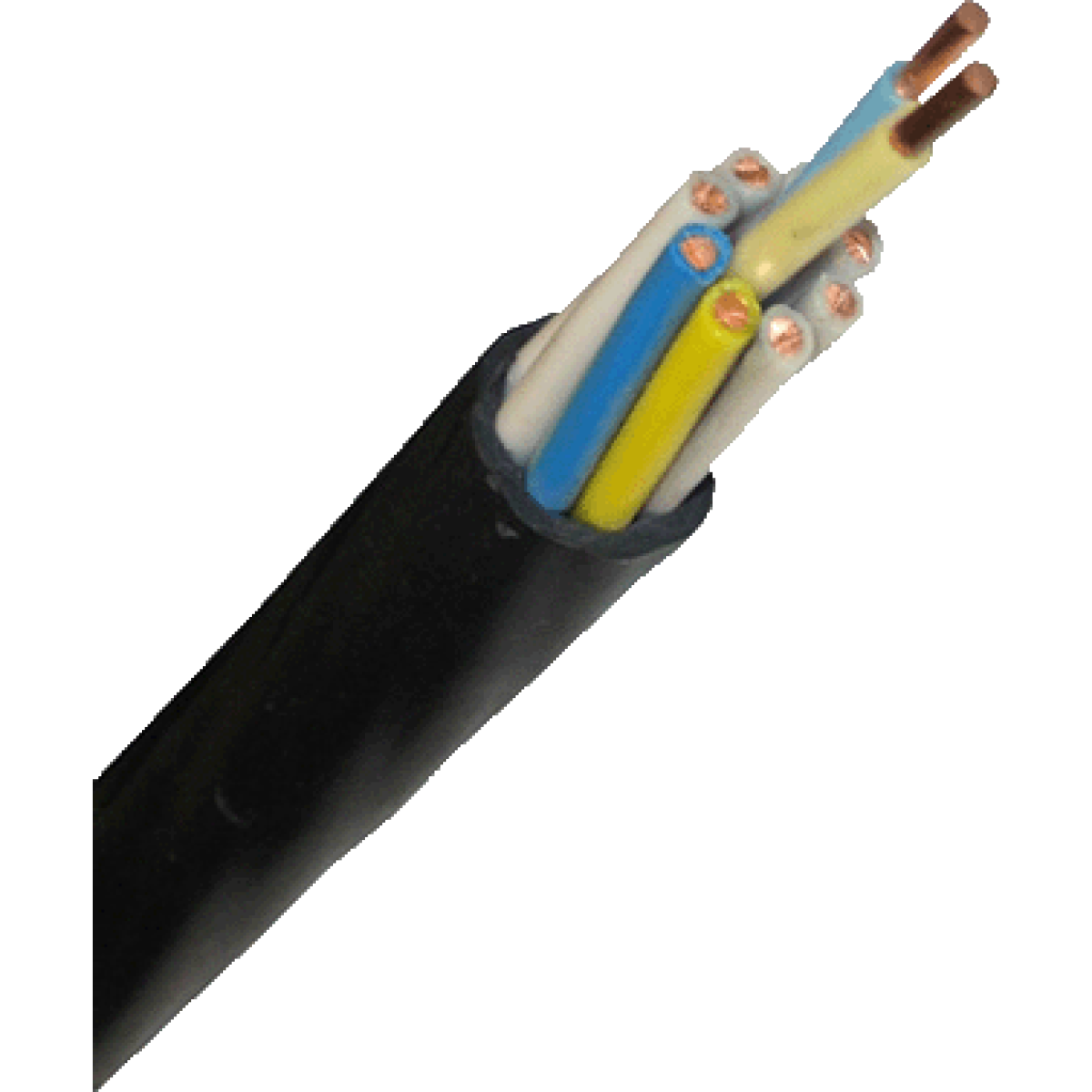

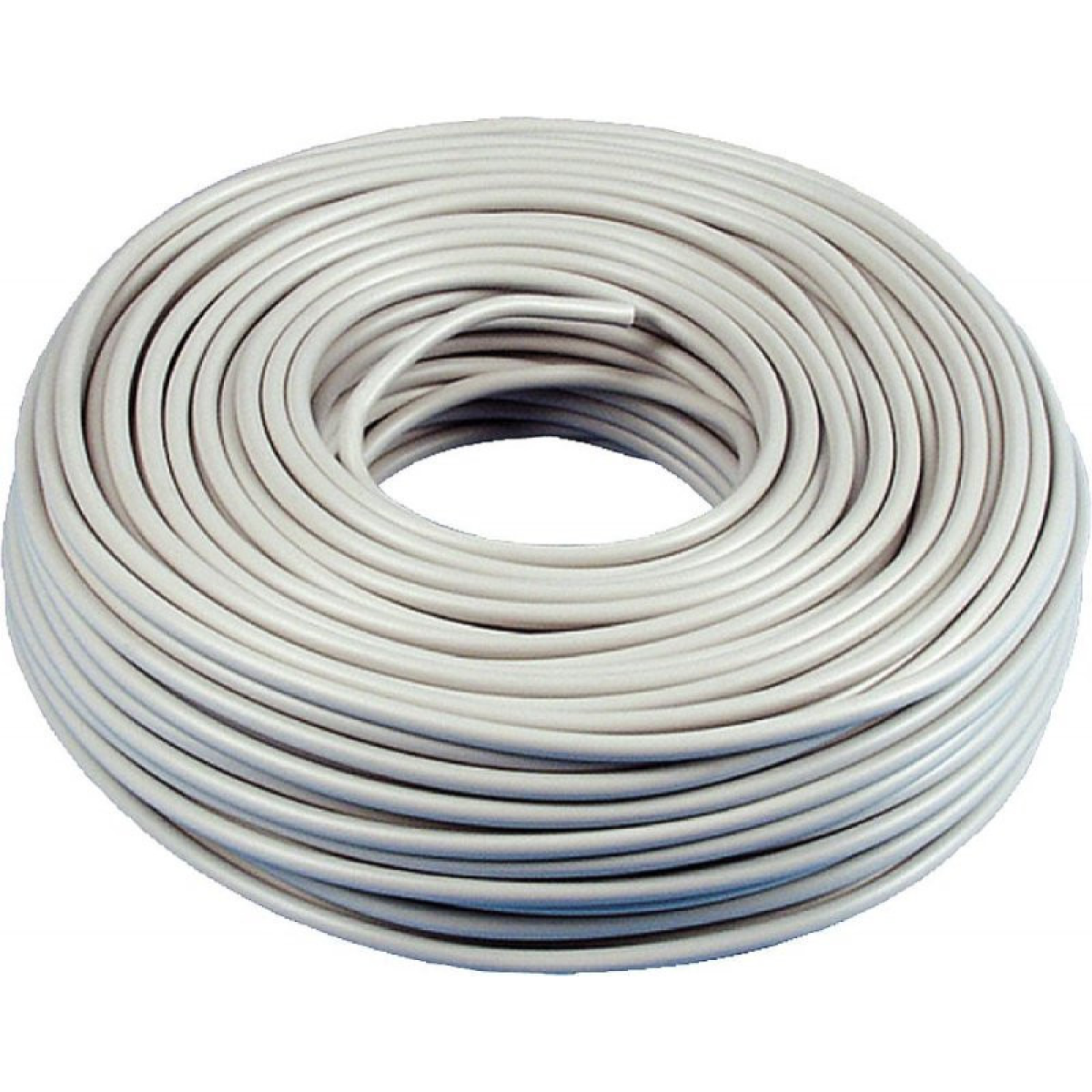

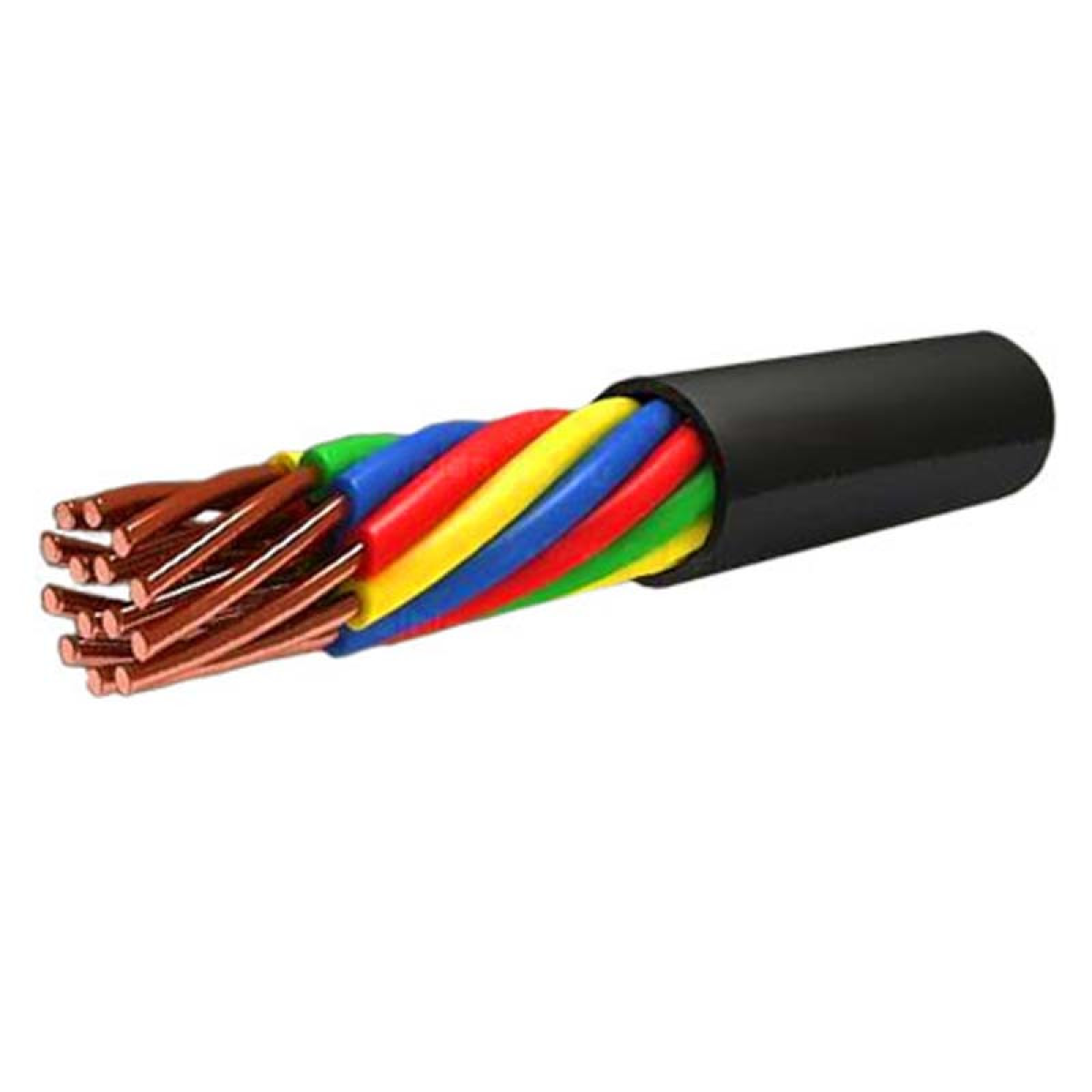

Кабель контрольный КВВГ
Контрольный кабель КВВГ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 Вольт частотой до 100 Гц или постоянным напряжением 1000 Вольт, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
Допускається прокладка контрольного кабелю КВВГ в землі (траншеях) при забезпеченні захисту контрольного кабелю в місцях виходу на поверхню.Контрольні кабелі КВВГ і АКВВГ (мідні і алюмінієві жили відповідно) покривають полівінілхлоридною ізоляцією в полівінілхлоридній оболонці (ГОСТ 1508-63). Якщо в кінці маркування присутня літера «Е» – означає екранований.
При скручуванні ізольованих жив для додання контрольного кабелю круглої форми застосовують заповнення з кабельної пряжі або паперового корделя. У кожному повиве кабелю контрольного дві суміжні жили (чітка пара) мають забарвлення, що відрізняє їх одну від одної і від інших жив даного повив. Електричне опір алюмінієвої жили, перелічене на +20°С, не більше 29,5 ом/км і мідної жили – не більше 18,2 ом/км
Перерізу кабелю:
КВВГ
4х1
КВВГ
4х1,5
КВВГ
4х2,5
5х1
5х1,5
5х2,5
7х1
7х1,5
7х2,5
10х1
10х1,5
10х2,5
14х1
14х1,5
14х2,5
19х1
19х1,5
19х2,5
Кабель контрольний мідний в ПВХ ізоляції не поширює горіння
КВВГнг
4х1
КВВГнг
4х1,5
КВВГнг
4х2,5
5х1
5х1,5
5х2,5
7х1
7х1,5
7х2,5
10х1
10х1,5
10х2,5
14х1
14х1,5
14х2,5
19х1
19х1,5
19х2,5
Кабель контрольний мідний в ПВХ ізоляції екранований
Кввге
4х1
Кввге
4х1,5
Кввге
4х2,5
5х1
5х1,5
5х2,5
7х1
7х1,5
7х2,5
10х1
10х1,5
10х2,5
14х1
14х1,5
14х2,5
19х1
19х1,5
19х2,5
Кабель контрольний мідний в ПВХ ізоляції екранований не поширює горіння
Кввгенг
4х1
Кввгенг
4х1,5
Кввгенг
4х2,5
5х1
5х1,5
5х2,5
7х1
7х1,5
7х2,5
10х1
10х1,5
10х2,5
14х1
14х1,5
14х2,5
19х1
19х1,5
19х2,5
Характеристики
| Гарантийный срок |
12 |
| Конструкция кабеля |
Гнучка |
