Реле захисту за напругою ZUBR D2-63

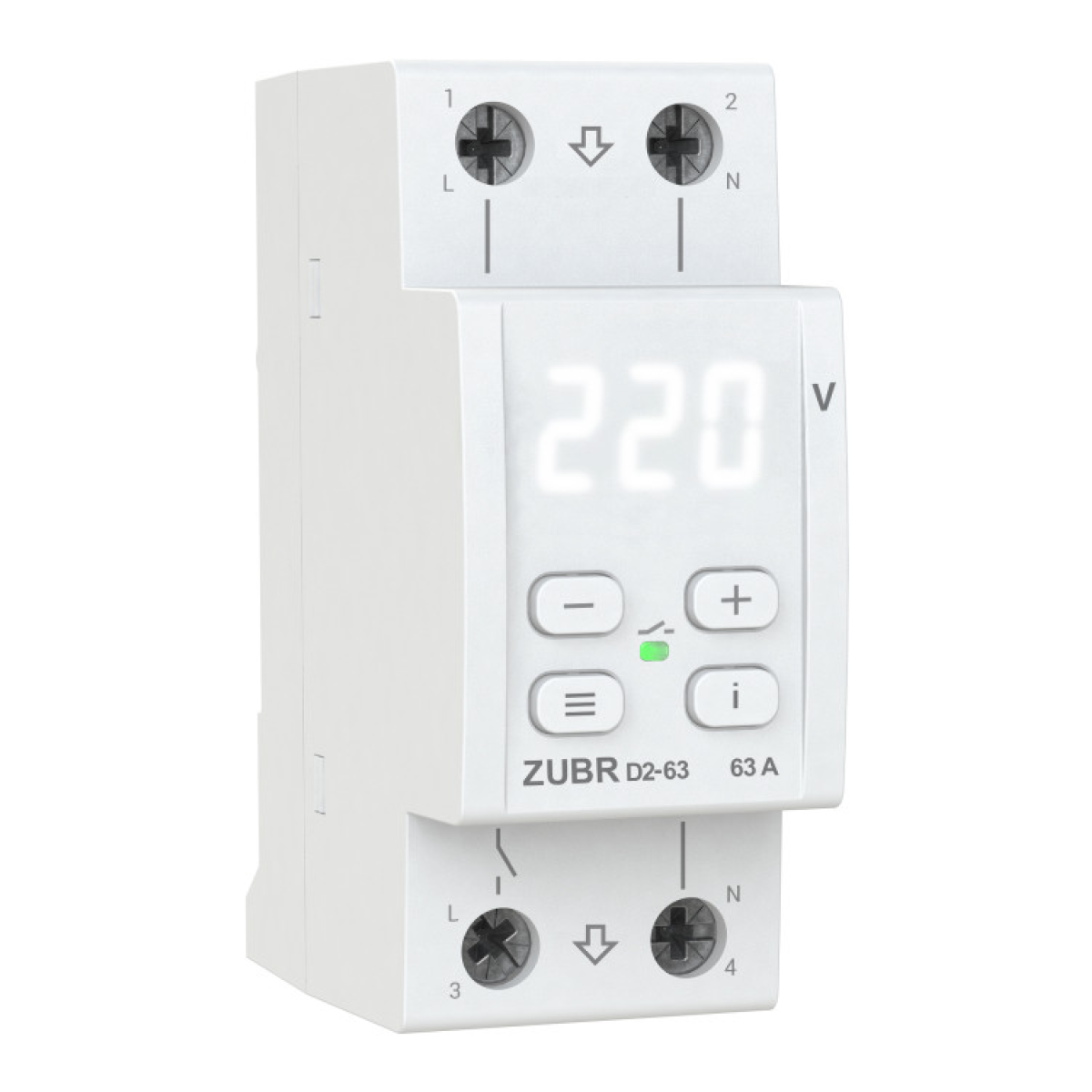

Однофазне реле контролю напруги 63 А ZUBR D2-63
ZUBR D2-63 захищає обладнання від високої та низької напруги, а також від обривання нуля. Під час настання аварійної ситуації реле напруги вимикає навантаження, а у разі нормалізації вмикає назад. Ця серія D2 є флагманським реле бренда: крім компактного корпусу завширшки 2 модулі його виділяє найбільша функціональність.
Характеристики:
- Висока точність вимірювання напруги завдяки алгоритму TrueRMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на під“єднані прилади.
- Професійна модель вимкнення навантаження
Ви можете активувати професійну модель затримки часу вимкнення, щоб скоротити кількість вимкнень сучасного обладнання, яке працює стабільно за певних відхилень напруги живлення. Отже, застосування ProModel дає змогу не вимикати обладнання за безпечних за величиною і тривалості відхиленнях напруги.
В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:
- Швидкість вимкнення навантаження за замовчуванням, і в разі застосування Професійної моделі вимкнення
- Захист від перегрівання
Термодатчик усередині корпусу гарантує безпеку та вимикає навантаження в разі, якщо температура всередині корпусу перевищить 80 °C, екран водночас блимає написом «oht». Після зниження температури нижче ніж 60 °C пристрій увімкне навантаження й відновить роботу.
Якщо захист зрівняє понад 5 разів у течікуванні доби, реле заточується, щоб звернути увагу користувача на нестандартну ситуацію, що склалася, поки темно використовується,тура всередині корпусу не стачить нижче ніж 60 °C («oht», міщить перестане) і не бужить натиснута одна з кнопок. Якщо ви хочете дізнатися температуру датчика термозахисту: для цього під час перегрівання натисніть кнопку «i», а якщо перегрівання вже немає, утримуйте кнопку «i» 21 секунду.
- затримка увімкнення навантаження після аварії
Стандартно від заводу в реле стоїть мінімальна затримка на увімкнення навантаження 3 сек. Залежно від типу вашого під“єднаного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих вимкнень напруги обладнання, наприклад, холодильників і кондиціонерів рекомендується встановлювати затримку увімкнення 2-3 хв.
Згідно з заводськими параметрами затримка відраховується з моменту стабілізації напруги, у параметрах є можливість вибрати ще один тип затримки, коли відлік починається з моменту вимкнення реле.
Для швидкого відновлення напруги у всьому дочому пристосуванні авацерійного спрацьовування посприятовування для холодної техніці, тренувальної до тривалості затримання на увімкнення. А для D2 згладьте таку затримку мінімальною.
- Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в енергонезалежній пам“яті 100 останніх аварійних спрацьовувань (наприклад, напрягання у разі вимкнення реле або спрацьовування захисту від перегрівання).
- Зручність у керуванні
У ZUBR D2 дуже зручне стандартизоване під“єднання вхід-вихід, немає потреби використання нульової клеми під час під“єднання. Настроювання роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверта кнопка “i“ призначена для перегляду журналу аварійних спрацьовувань і розшифровування абревіатури меню. Цифровий екран постійно зображає значення напруги, а також виводить системну інформацію. Доступна можливість настроювання яскравості екрана й індикатора в режимі очікування.
- Просте встановлення
Реле напруги ZUBR D2 дуже компактний, займає 2 стандартні модулі в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку завширшки 36 мм. Якщо в приміщенні підвищена вологість або є ймовірність потрапляння води на пристрій, тоді щиток має відповідати класу захисту IP55 (згідно з ГОСТ 14254).
- Захист від частих спрацьовувань у разі нестабільної мережі
Обмежує кількість повторних спрацьовувань реле поспіль, щоб усунути згубний вплив їхньої техніки, що захищається. Без такого захисту чутливе до частих спрацьовування обладнання, наприклад, холодильник або кондиціонер, можуть вийти з ладу. У разі досягнення максимальної кількості спрацьовувань поспіль спрацює захист, реле заблокується і навантаження вимкнеться, поки користувач не приверне увагу та не натисне на одну з кнопок реле.
До частих спрацьовуванням реле може призводити:
— Відгоряння нуля в мережі.
— Мережева напруга близько до встановлених меж і не стабільна. У такому разі частоту спрацьовувань реле можуть оптимізувати такі параметри:
а) значення меж спрацьовування реле збільшити відповідно до якості мережі так, щоб захитування обладнання було Proker до них;
б) відрегулювати значення гістерезису за напругою.
Характеристики
| Максимальная рабочая температура |
40 |
| Материал корпуса |
Пластик |
| Минимальная рабочая температура |
-25 |
| Степень защиты IP |
20 |
| Тип монтажа |
На DIN рейку |
| Время срабатывания |
0.04 |
| Количество фаз |
1 |
| Максимальная мощность |
14000 |
| Номинальный ток |
63 |
| Сечение подключаемых проводов |
16 |
| Индикация |
Цифрова |
| Цвет светодиода |
Білий |
| Номинальное напряжение катушки |
230 В |

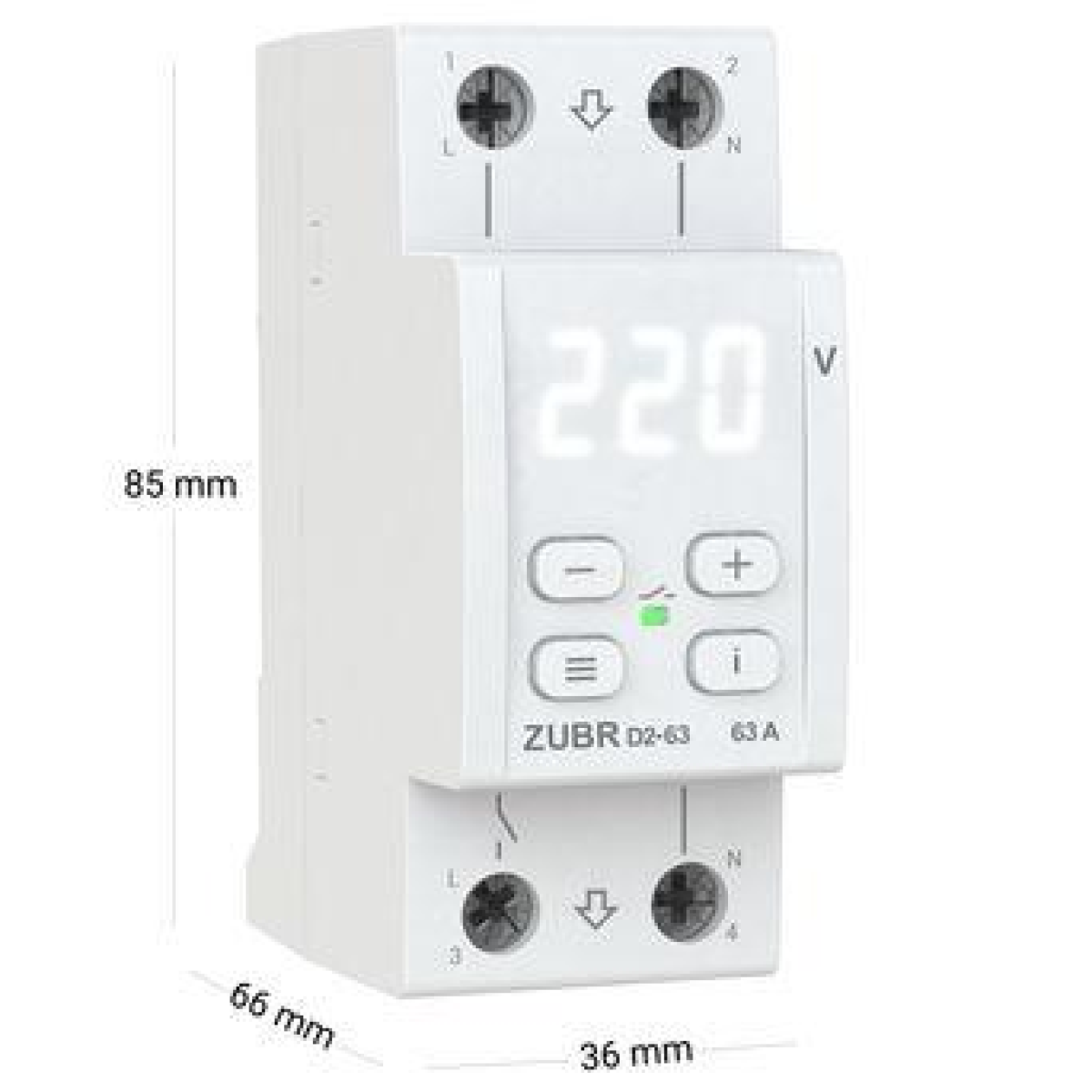

| Ширина |
36 |
| Гарантийный срок |
12 |
| Длина |
66 |
| Высота |
85 |
| Максимальный ток |
63 |
| Срок службы |
10 |
