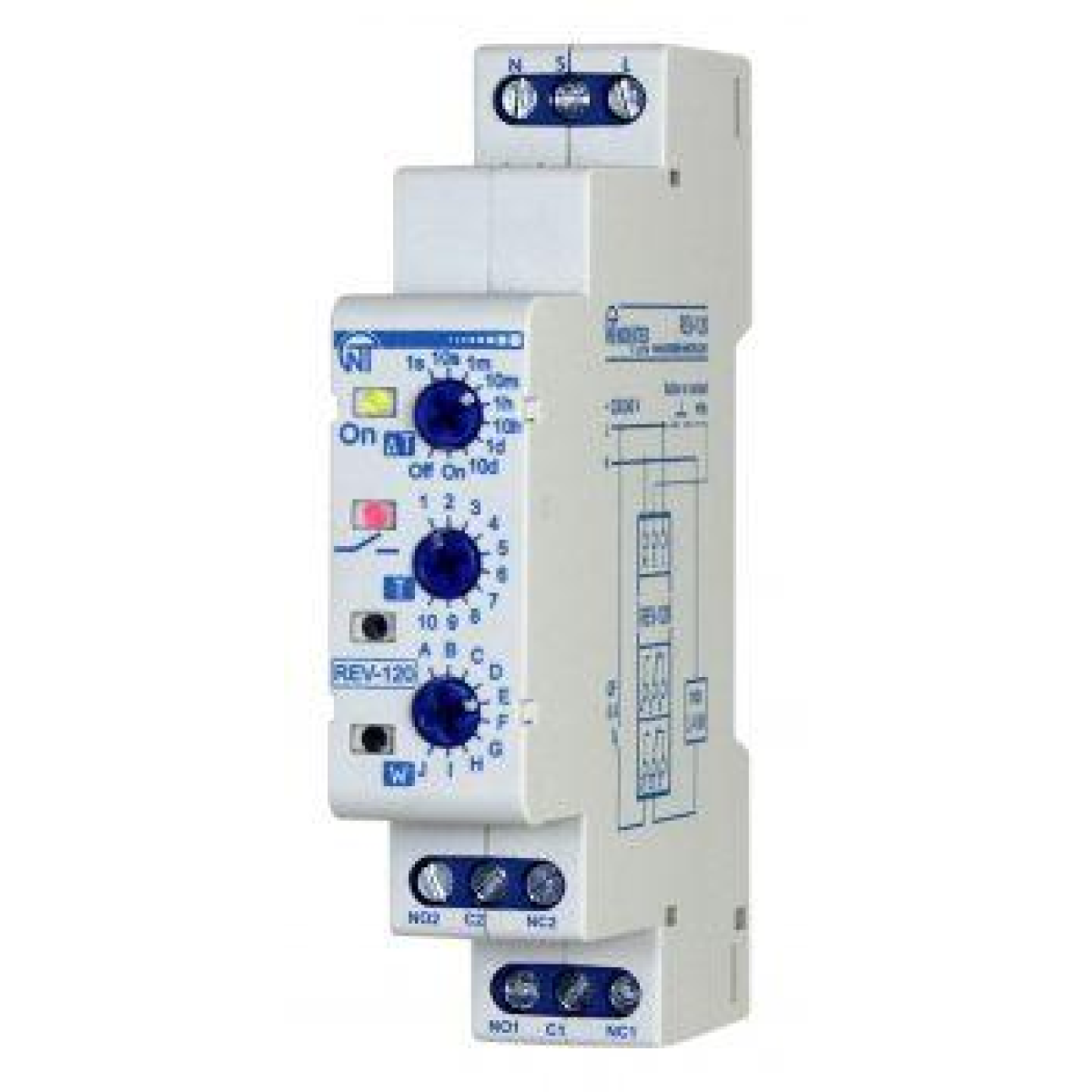

Реле часу РЕВ-120

Опис

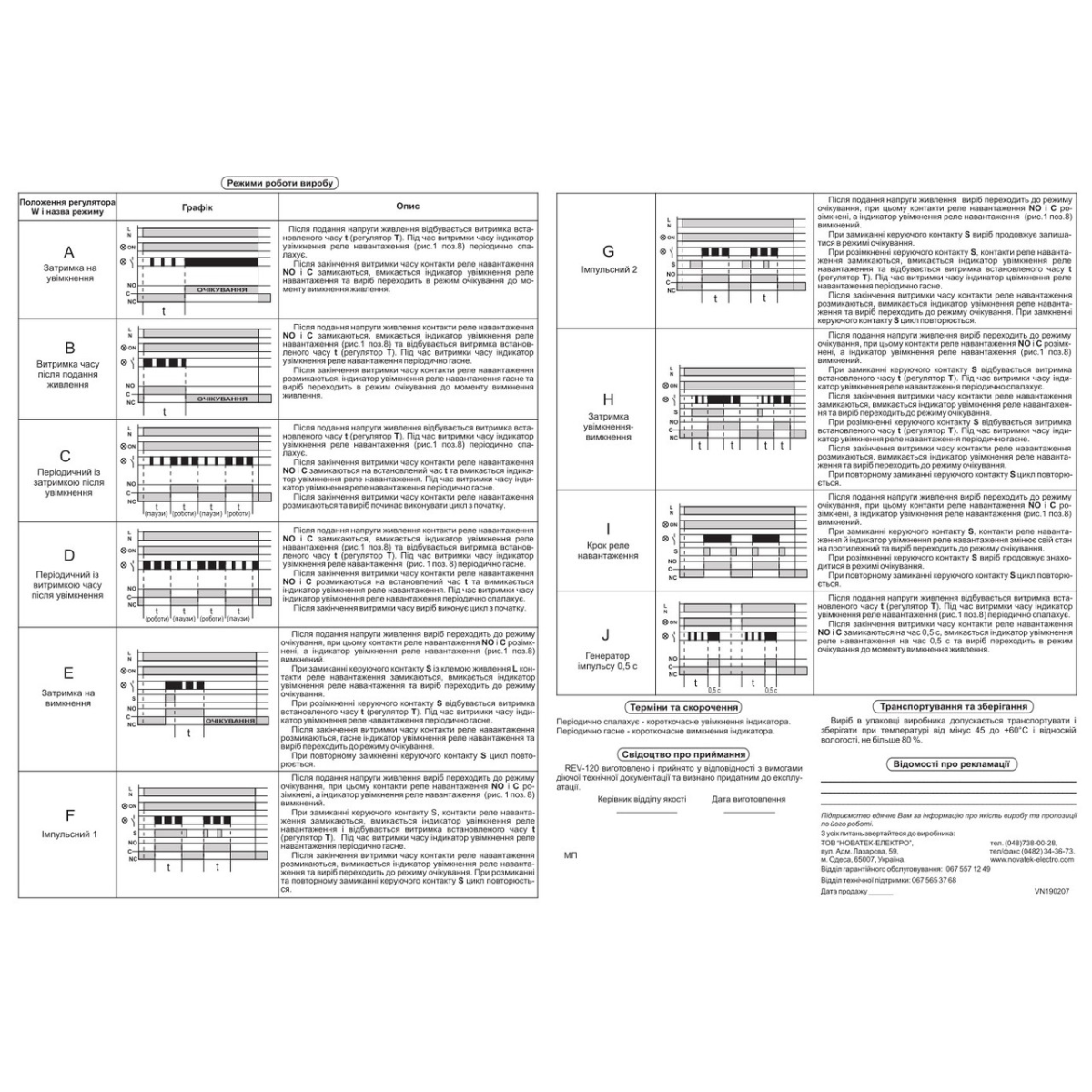

Реле часу REV-120 є мікропроцесорним пристроєм, призначеним для вмикання-вимикання навантаження через задані користувачем інтервали часу. В REV-120 передбачено десять режимів роботи: -затримка на включення; -витримка часу при подачі живлення; -періодичний із затримкою при включенні; -періодичний з витримкою часу при включенні; -затримка на відключення (при розмиканні керуючого контакту); -імпульсний 1 (при замиканні керуючого контакту); -імпульсний 2 (при розмиканні керуючого контакту); -затримка включення-виключення (по керуючому контакту); -крок реле навантаження (при кожному замиканні керуючого контакту); -генератор імпульсу 0,5 с. Таблиця режимів і тимчасових інтервалів знаходиться в паспорті пристрою. До підключення пристрою його необхідно налаштувати: Налаштування виробу виконується у такому порядку: першим ділом потрібно встановити режим (слід перевести регулятор установки режиму в крайнє ліве положення, незалежно від того, в якому положенні варто регулятор, після чого за годинниковою стрілкою встановити необхідний режим) Потім необхідно встановити часовий інтервал регулятором,далі необхідно встановити час. Слід відзначити, що при зміні режиму роботи або тимчасових інтервалів необхідно враховувати, що зміни вступлять в силу тільки через 1 секунди відключення і повторного включення вироби

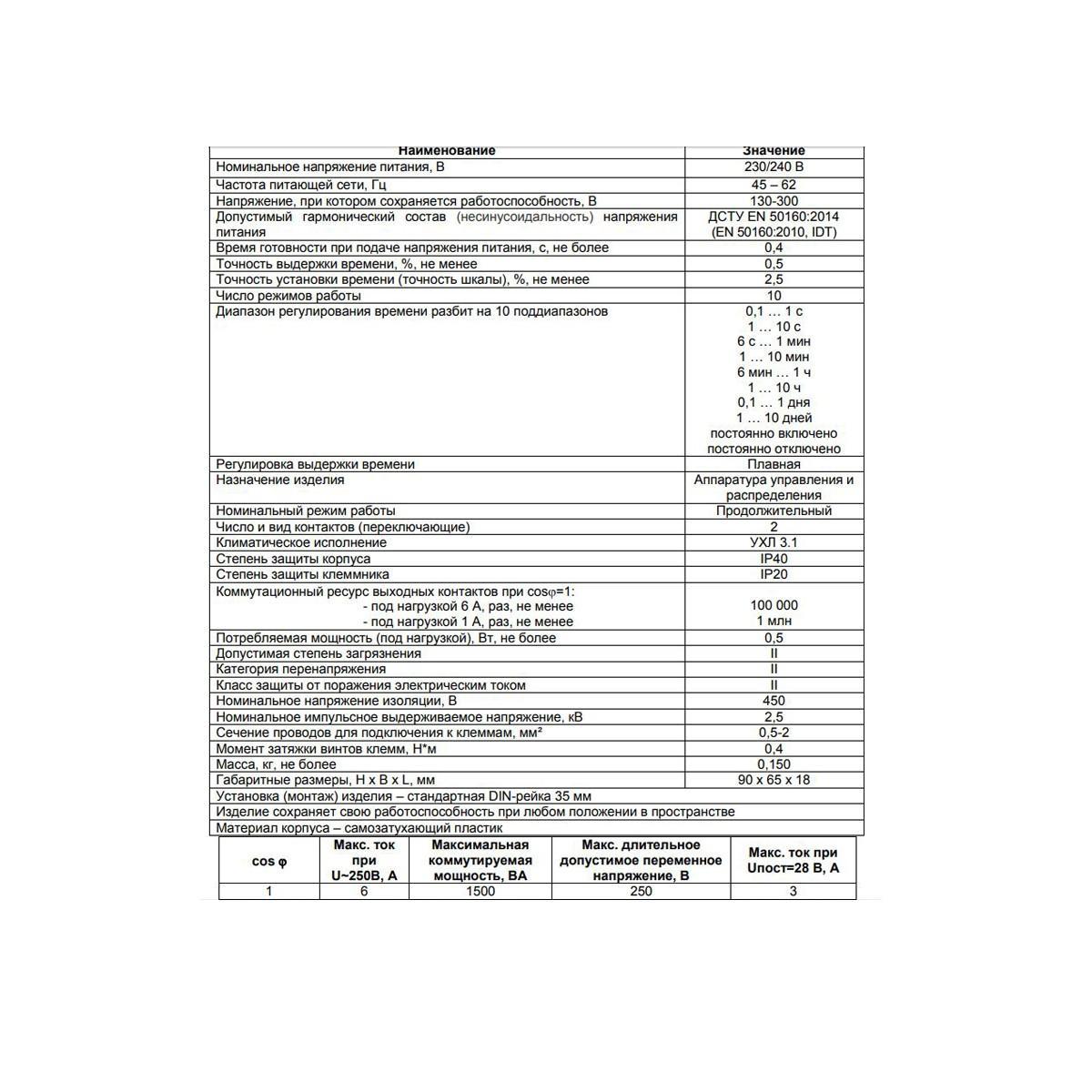

Характеристики

Максимальна робоча температура	55
Матеріал корпусу	Пластик
Мінімальна робоча температура	-35
Ступінь захисту IP	40
Тип монтажу	На DIN рейку
Частота струму	50
Кількість замикаючих контактів	2
Кількість контактів, що розмикають	2
Комутаційна зносостійкість	100000
Механічна зносостійкість	1000000
Номінальна робоча напруга за змінним струмом	220
Час повторної готовності, не більше	0.4
Кількість каналів	1
Кількість перемикаючих контактів	2
Максимальний час затримки	864000
Максимальний струм комутації	6
Мінімальний час затримки	0.1
Точність шкали	2.5
Число алгоритмів роботи	10
