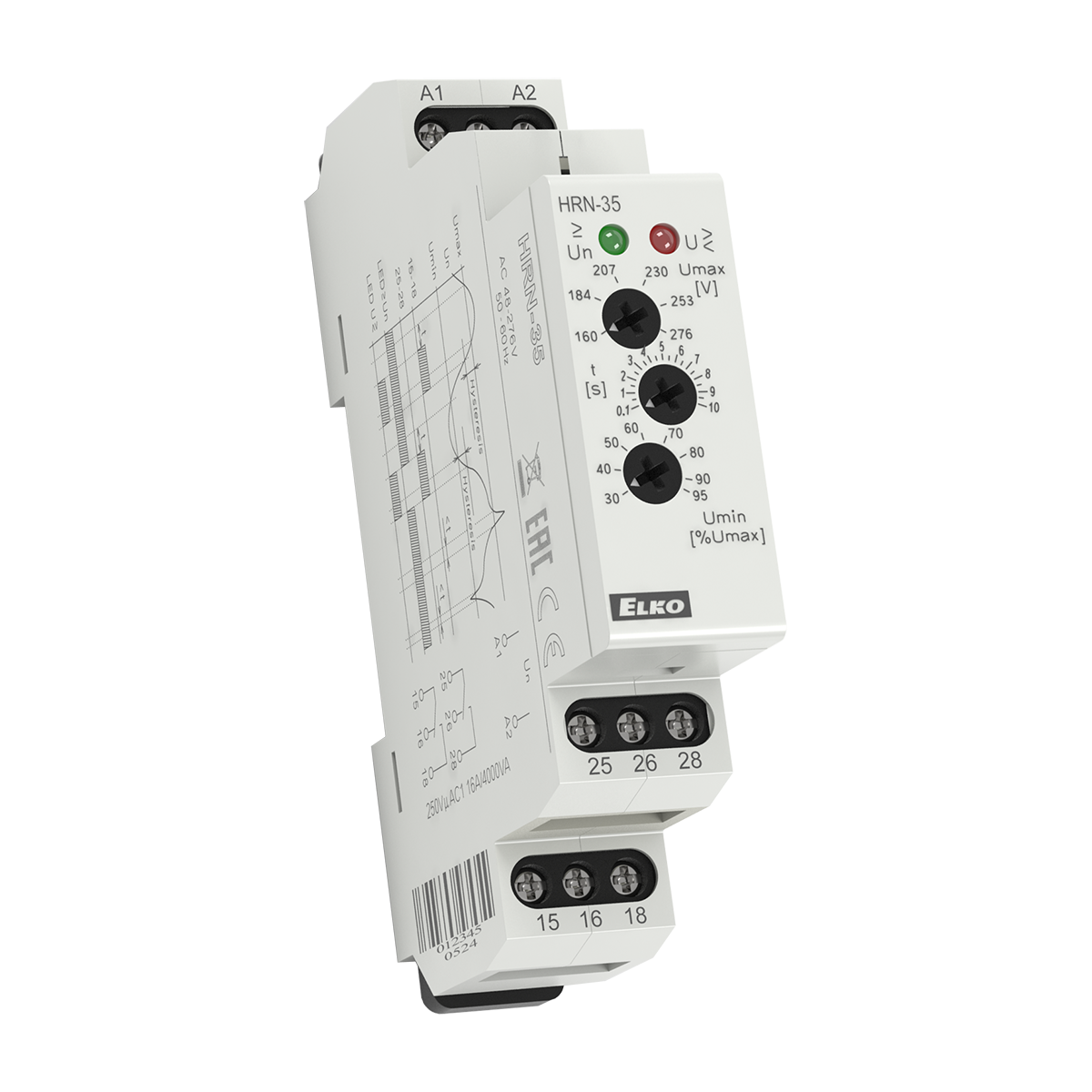

Реле HRN-35 контролює однофазну напругу і оберігає обладнання від зниженої або підвищеної напруги в мережі. Має незалежні вивідні реле для контролю за верхнім і нижнім рівнями. За рахунок цього ви зможете визначити, яка межа керованого напруги була порушена.
Характеристики:

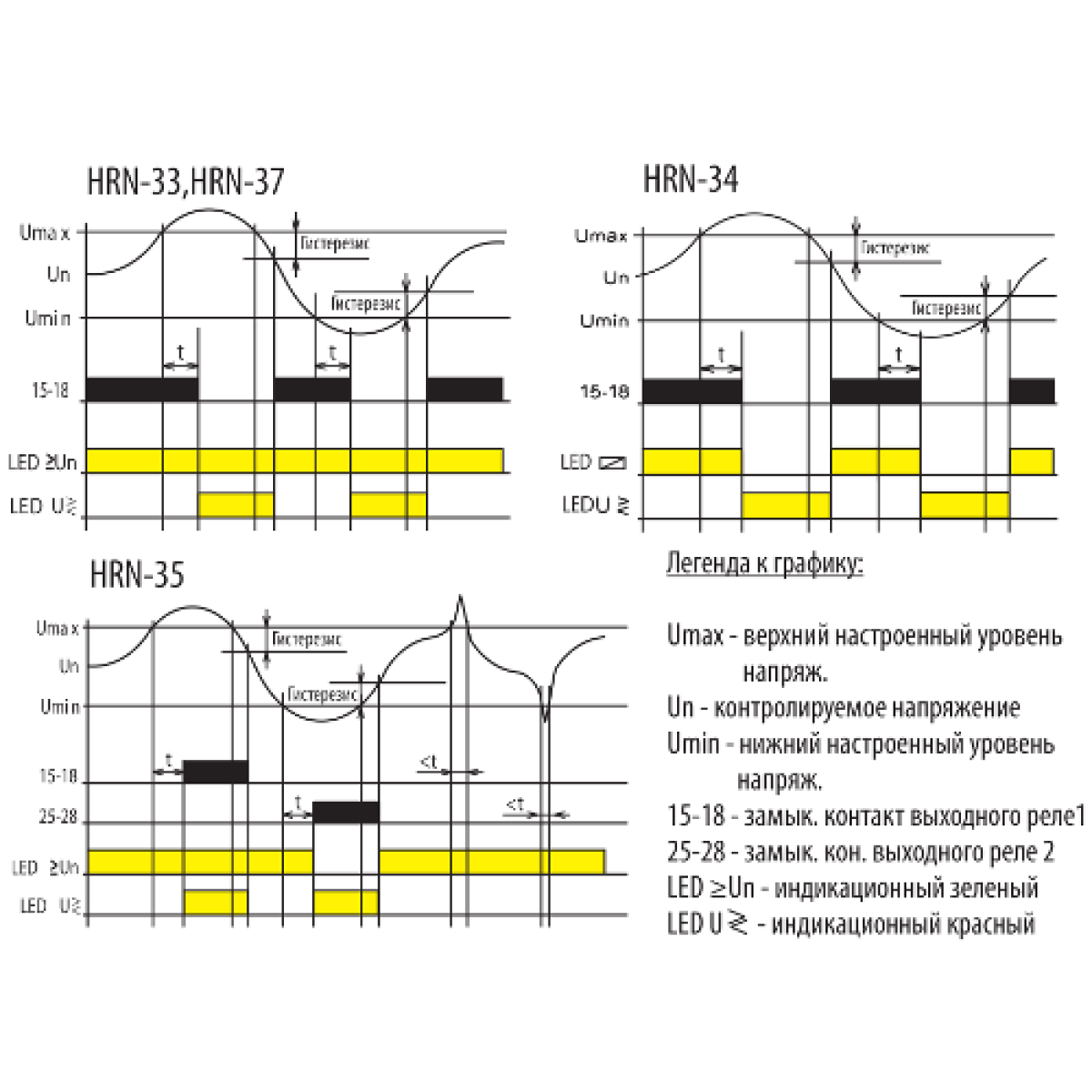

Питание прибора осуществляется от управляемого напряжения (измеряет степень автономного питания); 3-режимная индикация парой LED диодов показывает обычное состояние и 2 ошибочных состояния;
У всех типов имеется возможность регулирования задержки 0 - 10 с (для элиминации воздействия недолгих выпадений или пиков);
Настройка уровня напряжения и задержки времени при помощи потенциометров;
Даёт возможность настроить верхний степень напряжения в спектре AC 160 - 276 V, а нижний степень в спектре 30-99 % верхнего уровня, имеет независимые выходные реле для каждого уровня напряжения;
Дає можливість, напр. виходом для перенапруги підключати навантаження, відмінну від навантаження при зниженому напруги.
Однофазне виконання, 1-модуль, кріплення на DIN рейку.
| Максимальная рабочая температура |
55 |
| Минимальная рабочая температура |
-20 |
| Степень защиты IP |
40 |
| Тип монтажа |
На DIN рейку |
| Количество замыкающих контактов |
2 |
| Количество размыкающих контактов |
2 |
| Количество фаз |
1 |
| Максимальная мощность |
4000 |
| Номинальное рабочее напряжение по переменному току |
230 |
| Номинальный ток |
16 |
| Сечение подключаемых проводов |
2.5 |
| Индикация |
Світлова |
| Погрешность измерения |
1 |
| Габариты: |
1-стандартний модуль для встановлення на 35-мм |
| Диапазон рабочих температур |
від -20 до +55 ° С |
| Количество контактов |
2 перемикаючих |
| Конструктивное исполнение |
На DIN-рейку |
| Напряжение питания |
48-276В AC |
| Степень защиты клемм: |
IP20 |
| Степень защиты лицевой панели: |
IP20 |
| Максимальное напряжение срабатывания |
276 |
| Минимальное напряжение срабатывания |
48 |
| Время срабатывания реле по превышению Umах (превышение более 30В |
0-10с |
| Время срабатывания реле по превышению Umах (превышение до 30В): |
0-10с |
| Время срабатывания реле при понижении ниже Umin (понижение более |
0,1c |
| Время срабатывания реле при понижении ниже Umin (понижение до 60 |
0-10с |
| Диапазон регулировки времени автоматического повторного включени |
0-10с |
| Диапазон регулировки срабатывания по Umin: |
30-95% від Umax |
| Диапазон регулировки срабатывания по Umах: |
75-125% від Un |
| Защита от превышения тока: |
Ні |
| Контроль обрыва фаз: |
Так |
| Контроль перегрузки: |
Ні |
| Максимальный ток, А: |
16А |
| Наличие вольтметра |
Ні |
| Номинальное напряжение (фазное): |
220В |
| Регулировка порога срабатывания по Umin/Umax: |
Незалежна |
| Частота сети: |
48-52Гц |
