Опис

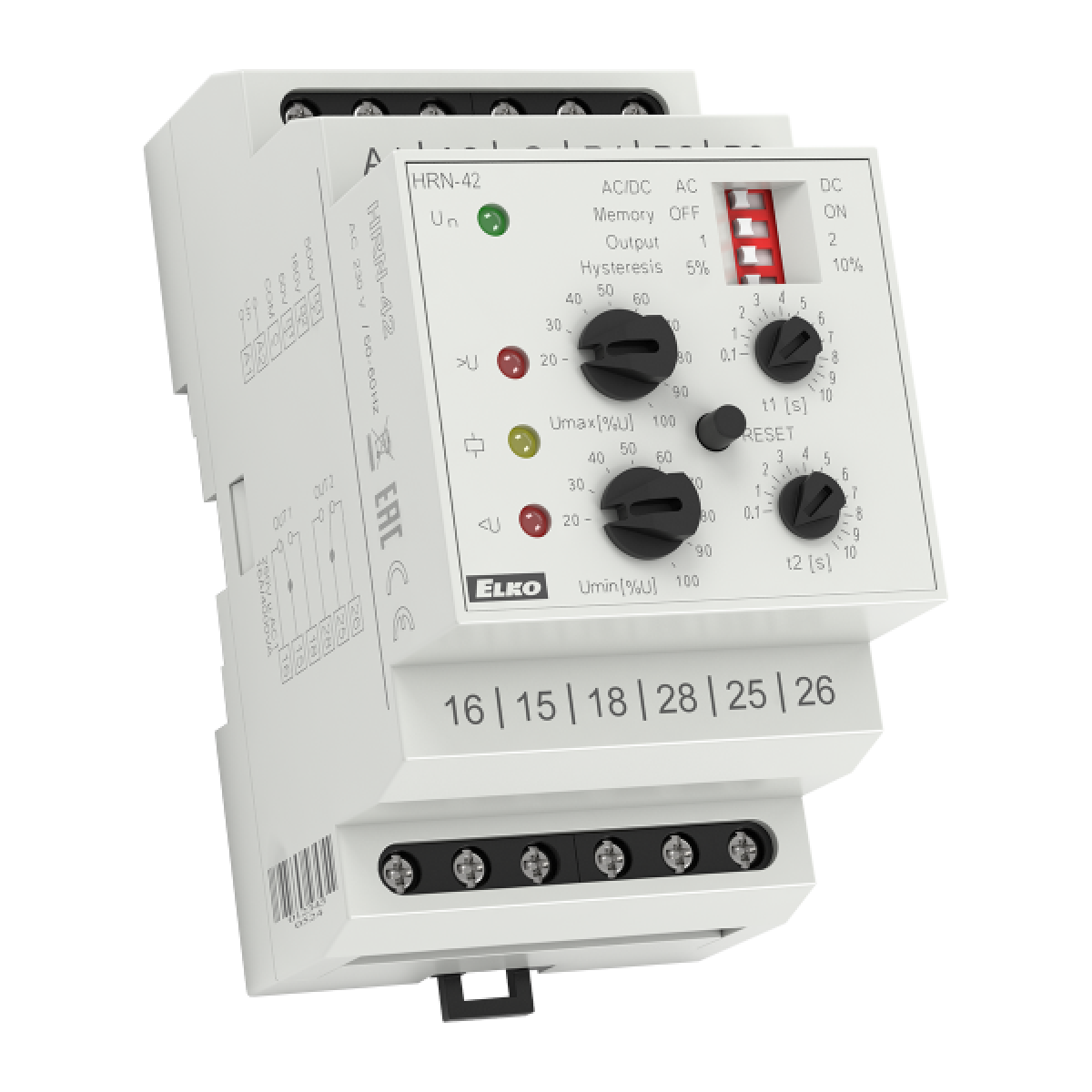

Реле напруги ELKO EP HRN-42 24V AC/DC
Універсальне реле контролю напруги HRN-42 виробництва ELKO EP (Чехія) для однофазних мереж AC/DC в 3 диапазонах от 10 до 500V AC/DC
Реле контроля HRN-42 призначений для захисту від підвищеної та зниженої напруги в однофазних мережах як змінного, так і постійно струму в діапазонах: AC/DC 10 - 50 V; AC/DC 32 - 160 V; AC/DC 100 — 500 V.

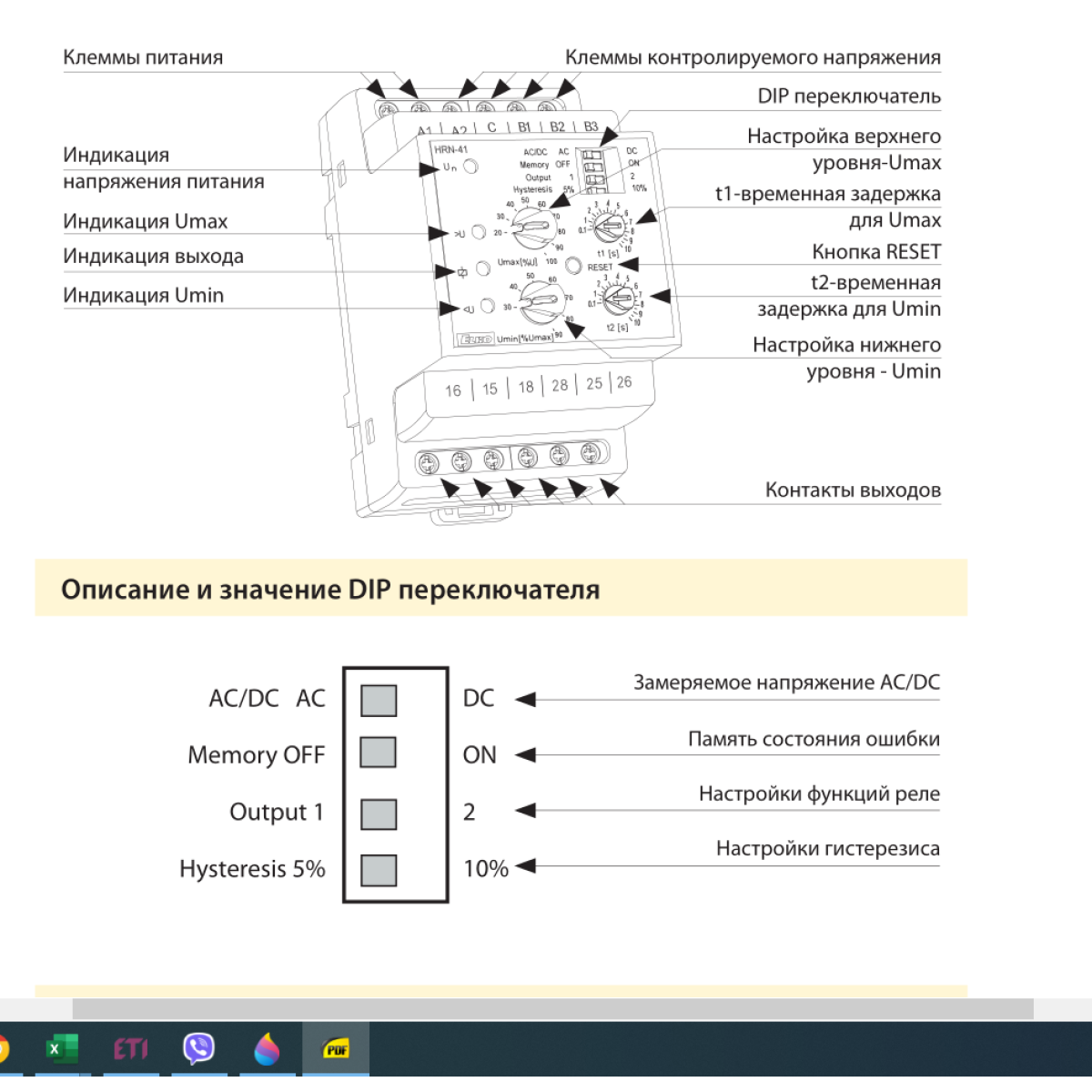

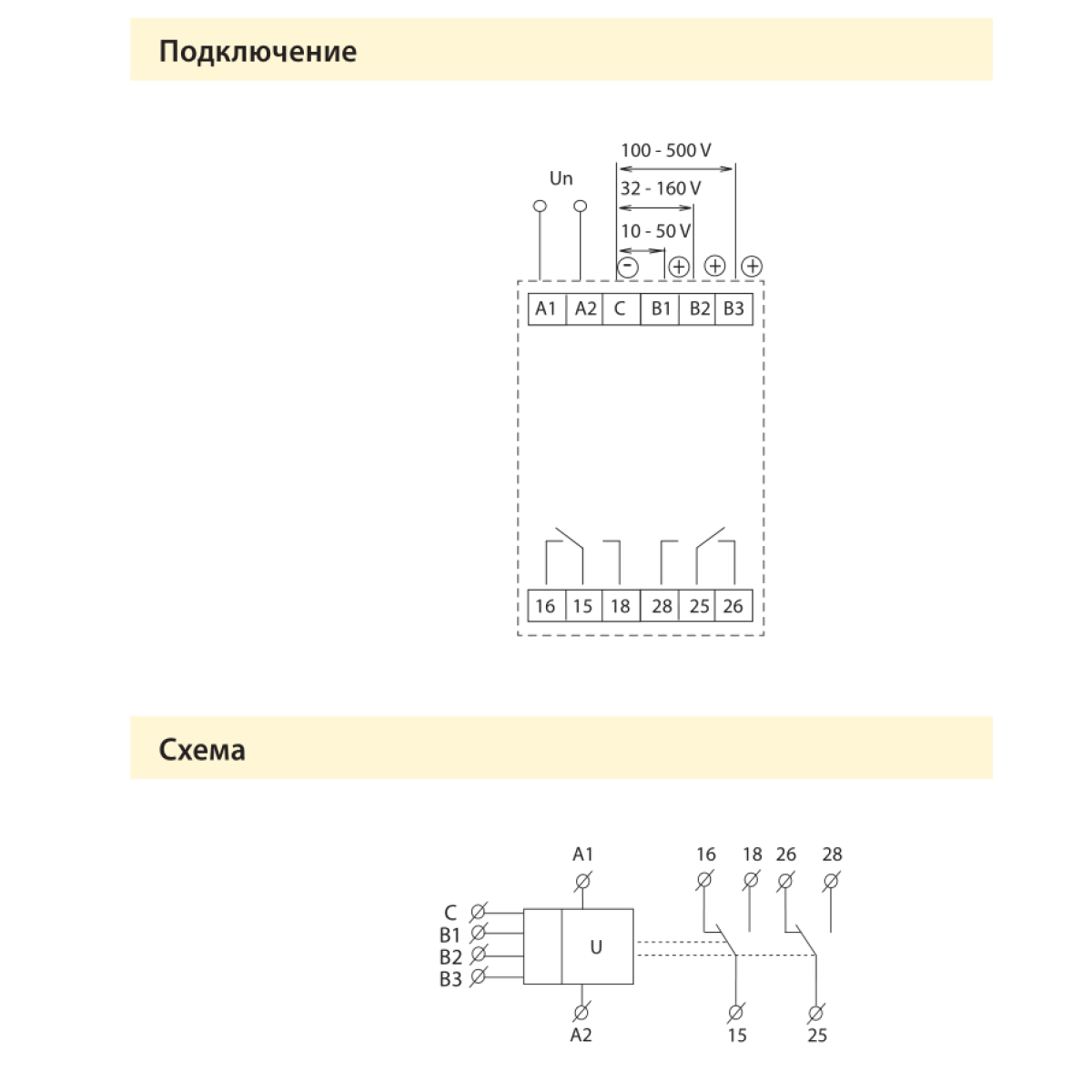

Вибір контрольованої напруги відбувається під“єднанням до відповідних клем
ХАРАКТЕРИСТИКИ

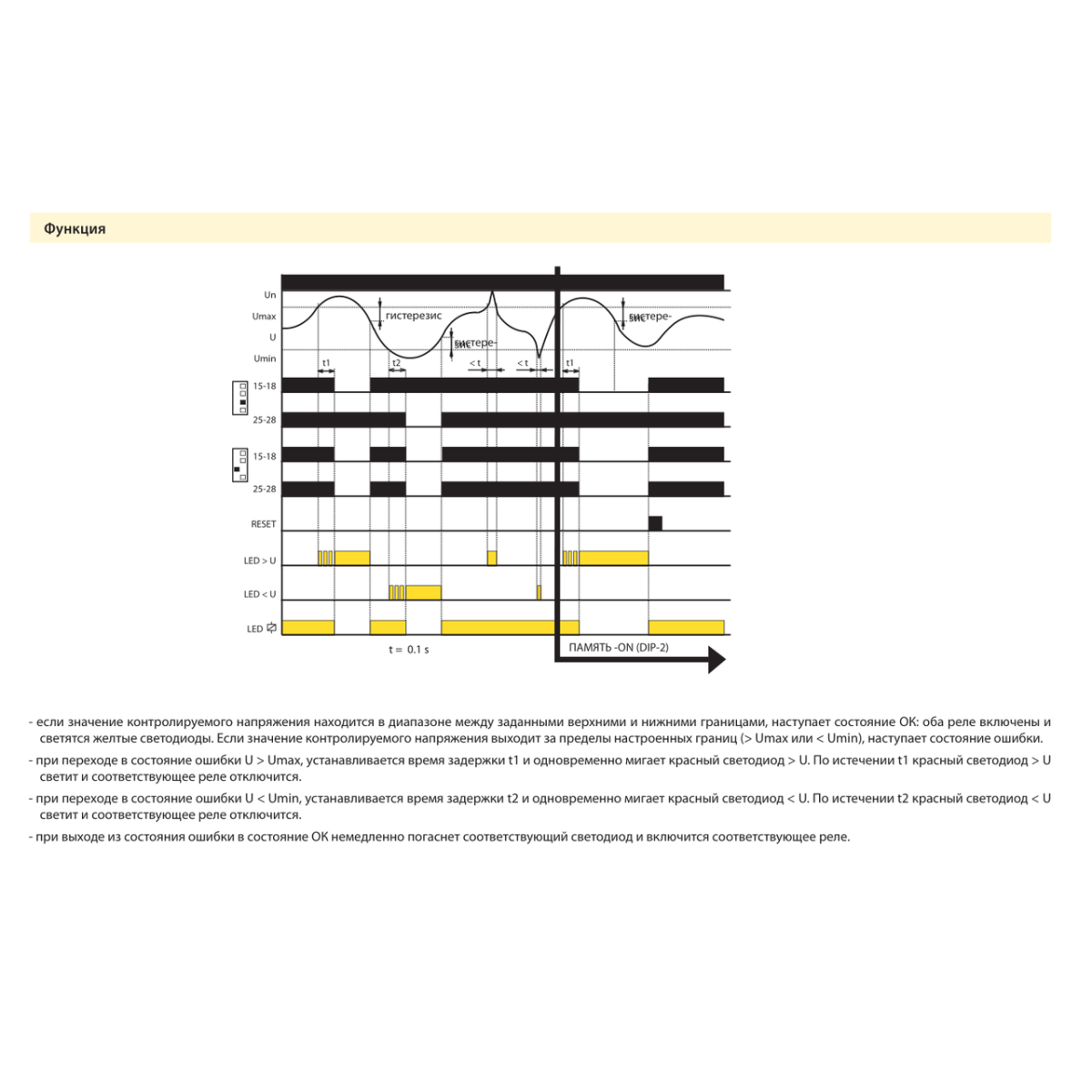

реле контролює напругу на двох незалежних рівнях (Umin, Umax)
настроювання контролю рівня Umax — 20.100 % от диапазона
настроювання контролю рівня Umin
(у % від діапазону - функція ОКНО)
настроювана функція “ПАМ“ЯТЬ“
функція другого реле (незалежно/ паралельно)
настроювання затримок 0,1.10с для усунення коротких випадків напруги та піків незалежно для кожного рівня
гальванічно ізольоване харчування від регулювальних входів
вихідний контакт 2x перемик. 16 A / 250 V AC1 для кожного контрольованого рівня напруги
у виконанні 3-МоДУЛЯ, кріплення на DIN рейку
ТЕХНІЧНІ ПАРАМЕТРИ
Напруга живлення для 4 модифікацій реле: 1) AC 110 V; 2) AC 230 V; 3)AC 400 V; 4) AC/DC 24 V (AC 50-60 Гц)
Потужність макс.: 5 VA / 2.5 W (AC 110 V, AC 230 V, AC 400 V), 2 VA / 2.5 W (AC/DC 24 V)
Кількість контактів: 2x перемикальний 16 A (AgNi)
Кріплення: DIN рейка EN 60715
Захист: IP40 з боку лицьової панелі/IP20 клеми
Розмір: 90 x 52 x 65 мм
Вага: 249 Гр. (110V, 230 V, 400 V), 146 Гр. (24 V)
Характеристики
| Габариты: |
90x52x65мм |
| Диапазон рабочих температур |
від -20 до +55 ° С |
| Количество контактов |
2 перемикаючих |
| Конструктивное исполнение |
На DIN-рейку |
| Напряжение питания |
24В AC/DC |
| Степень защиты лицевой панели: |
IP40 |
| Время срабатывания реле по превышению Umах (превышение более 30В |
0-10с |
| Время срабатывания реле по превышению Umах (превышение до 30В): |
0-10с |
| Время срабатывания реле при понижении ниже Umin (понижение более |
0-10с |
| Время срабатывания реле при понижении ниже Umin (понижение до 60 |
0-10с |
| Диапазон регулировки времени автоматического повторного включени |
0-10с |
| Диапазон регулировки срабатывания по Umin: |
30-90% від Umax |
| Диапазон регулировки срабатывания по Umах: |
20-100% від Un |
| Защита от превышения тока: |
Ні |
| Контроль обрыва фаз: |
Так |
| Контроль перегрузки: |
Ні |
| Максимальный ток, А: |
16А |
| Наличие вольтметра |
Ні |
| Номинальное напряжение (фазное): |
220В |
| Регулировка порога срабатывания по Umin/Umax: |
Незалежна |
| Частота сети: |
48-52Гц |
| Фиксированная задержка отключения по Umin: |
Ні |
