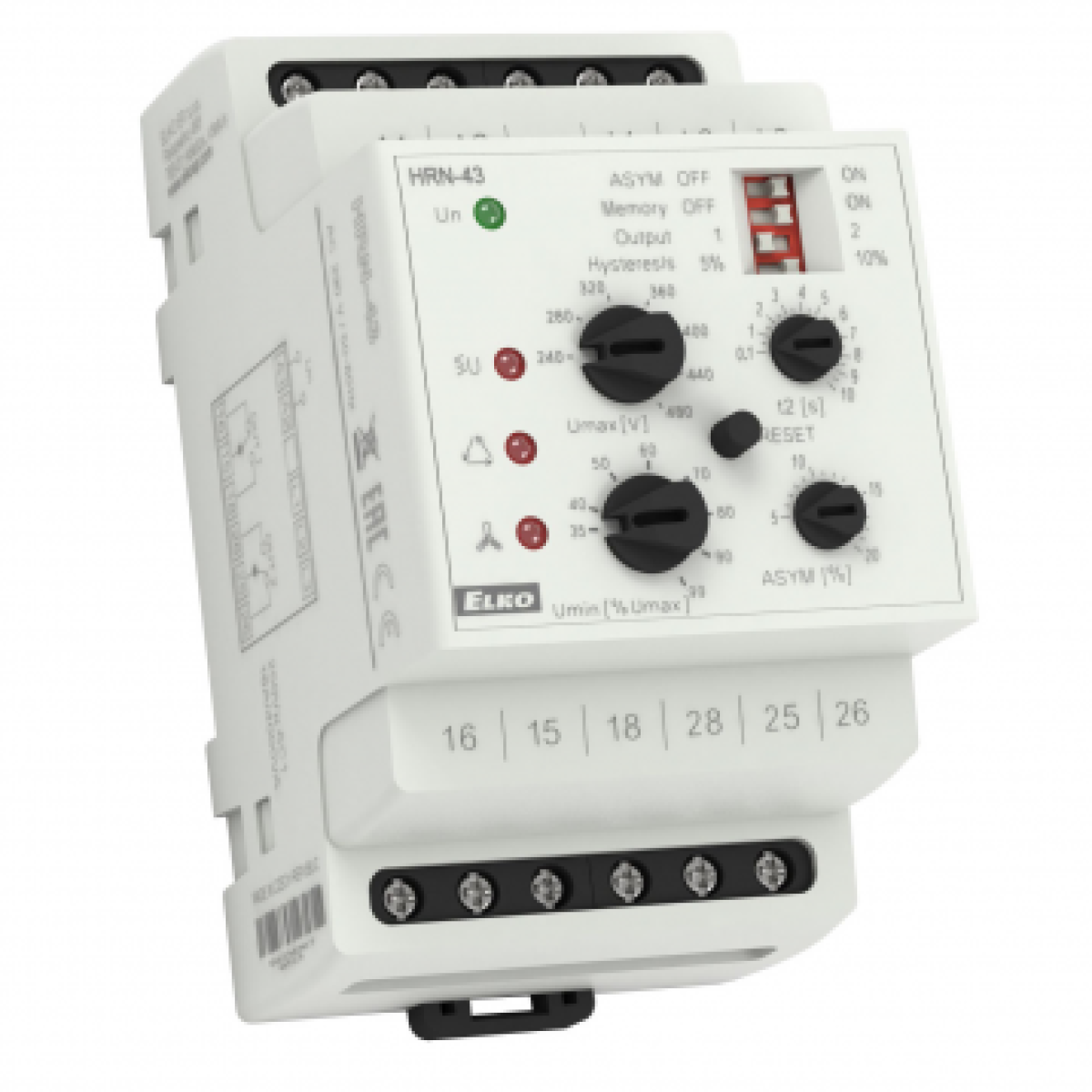

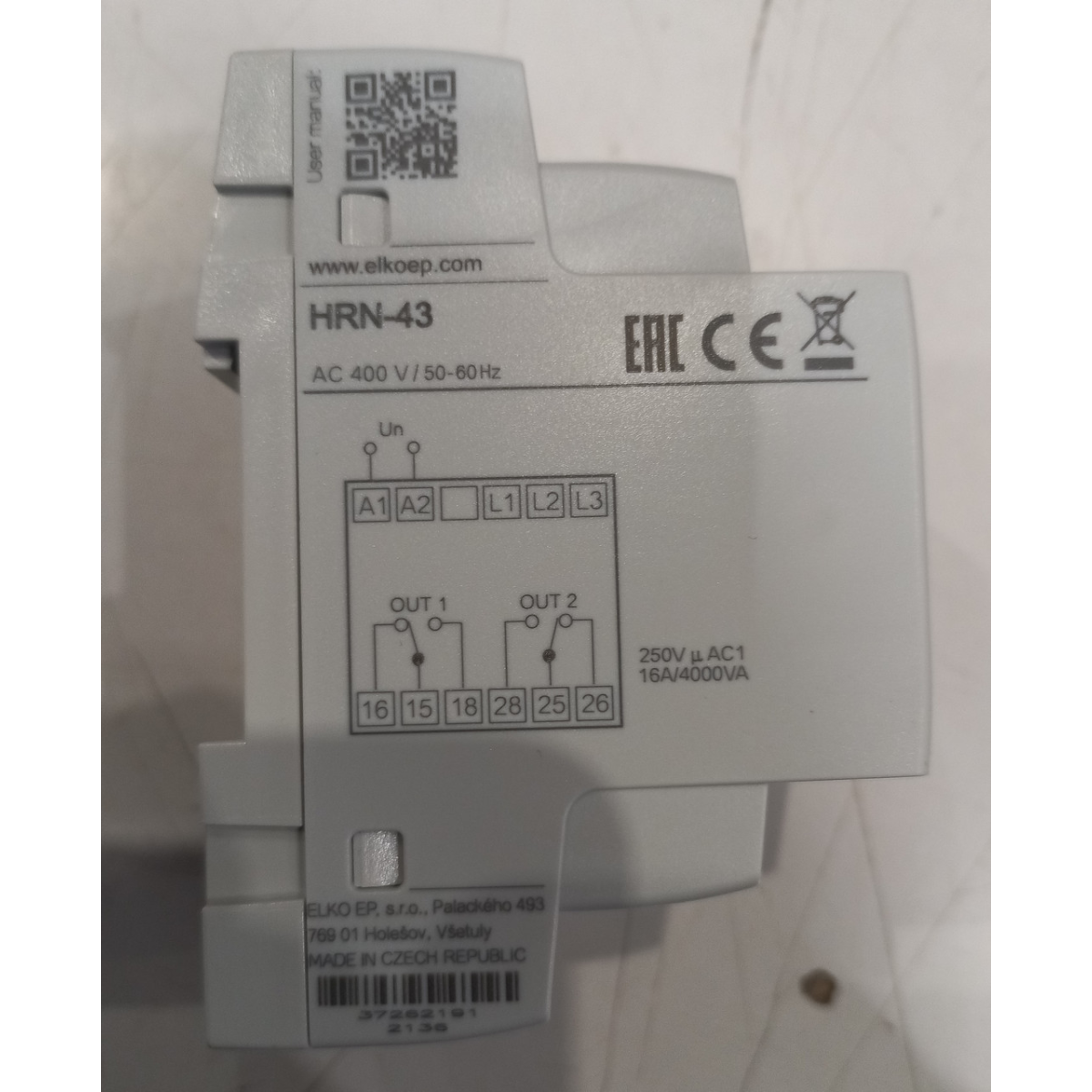

Реле напруги HRN-43 230V

Опис

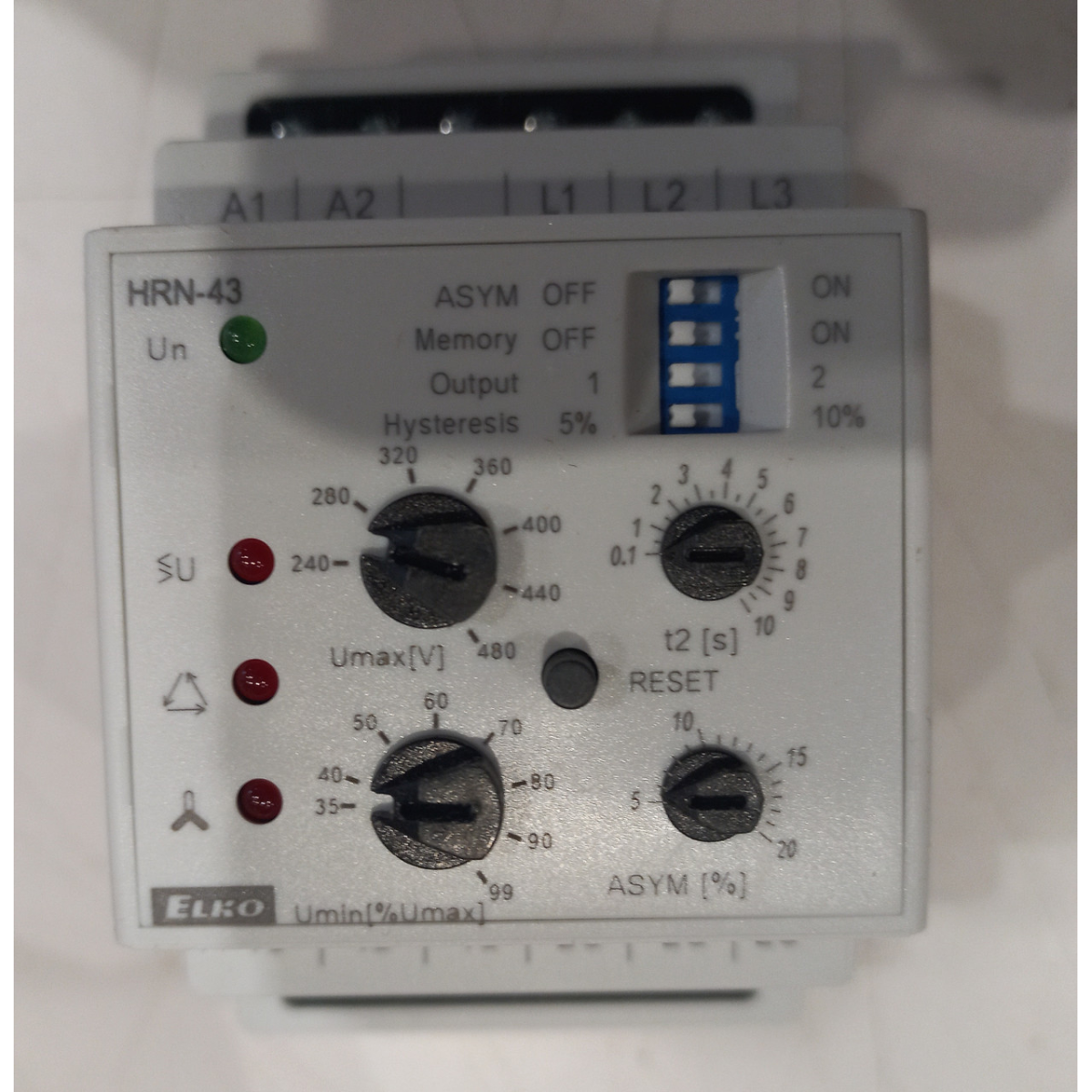

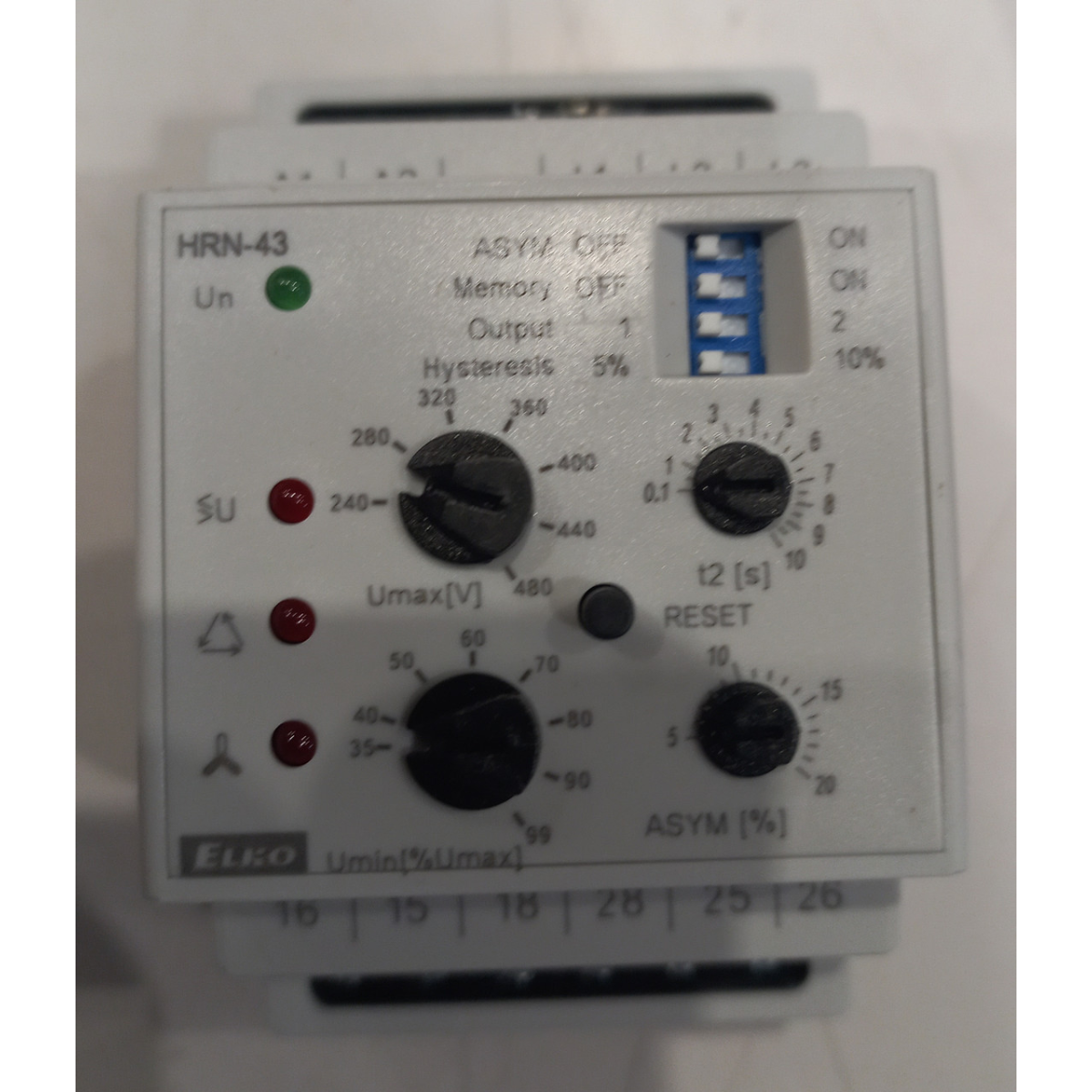

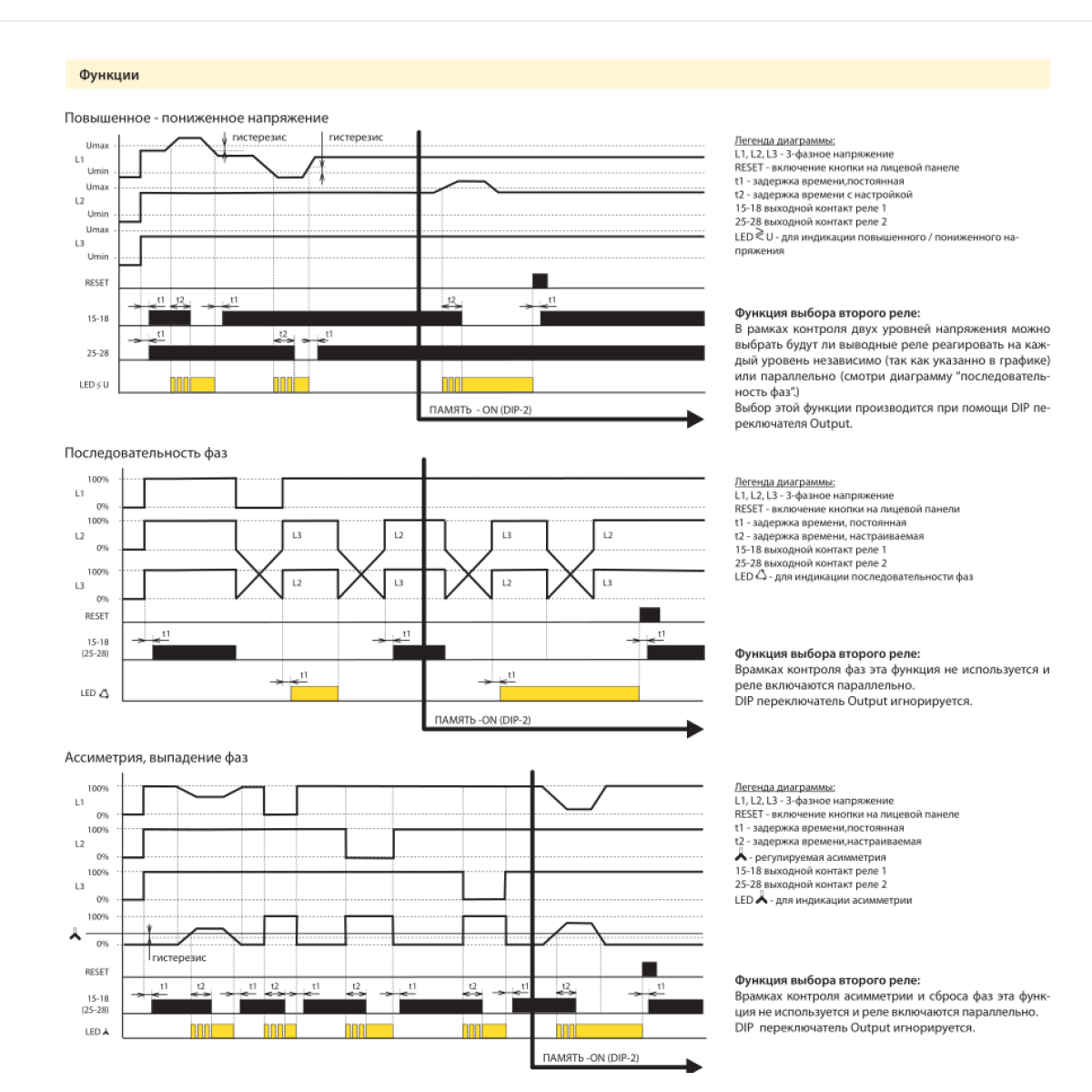

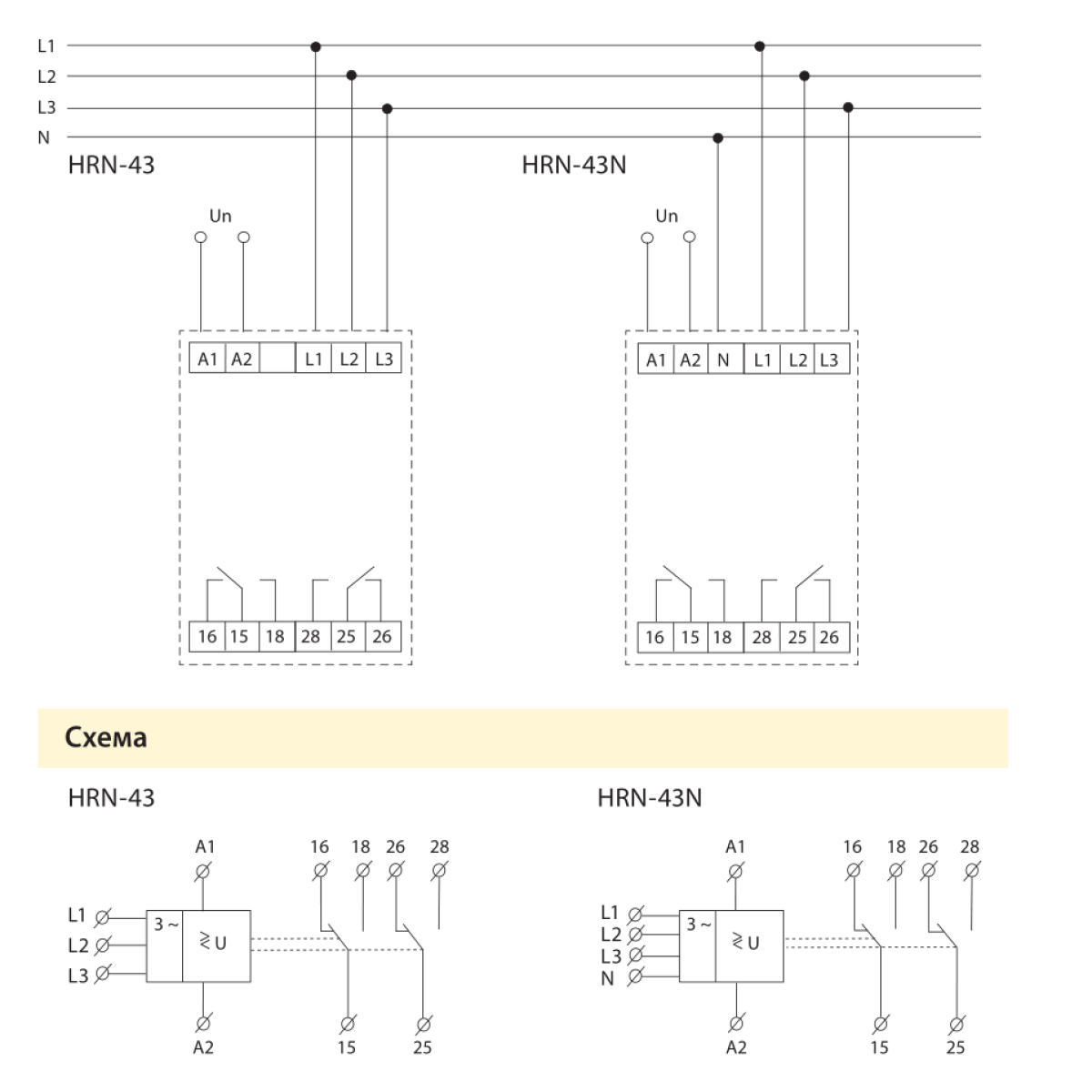

Реле контролю напруги HRN-43/230 AC 230 ELKO EP ETI 2471405 Реле контролю трифазної напруги HRN-43/230 живлення AC 230V виробництва ELKO EP (Чехія) ETI 2471405 Реле HRN-43/230 слугує для контролю міжфазної напруги живлення в трифазних електроспоживачів і як захист обладнання перед підвищенням/позишенням напруги. Монтаж здійснюється на DIN-рейку, у довільній площині. Пристрій обладнаний індикацією напруги та стану контакту. Реле HRN-43/230 здатна контролювати напруження у двох рівнях (підвищене/знижене), асиметрію фаз, послідовність і випадання фаз. Кожен помилковий стан індикує самост.LED. Вибіром DIP перемикача (Output) можна встановити функції другого реле — або він працює самостійно (1x для підвищеної,1x для зниженої напруги) або паралельно. Контроль настроюється: настроюється верхній рівень Umax в діапазоні 280 -480 V і нижній рівень Umin в межах 35-99% Umax. Якщо якась з фаз вийде за межі цього встановленого діапазону, вихідне реле після закінчення встановленої затримки, яка призначена для придушення короткочасних піків, розімне контакт. Вихідний контакт реле знову замкнеться під час повернення назад до контрольованого діапазону та подолання встановленого гістерезису (який вибирається з двох значень DIP перемикачем). Під час випадання 2 і 3 фаз одночасно станеться миттєве вимкнення реле, попри настроювання затримки t2. Послідовність фаз: контролює правильну послідовність фаз. У разі небажаної зміни вихідні контакти розімкнуться, під час увімкнення пристрою з неправильною послідовністю фаз вихідного контакту залишається розімкнутим. Асиметрія: Настроюється рівень асиметрії між окремими фазами в межах 5-20%. У разі порушення встановленої асиметрії розімкнеться контакт вихідного реле та LED, що вказує асиметрію, загориться. Реалізуються затримки Т1, Т2 і гістерезис під час переходу в нормальний стан. Контроль асиметрії можна вимкнути DIP перемикачем ASYM. ТЕХНІЧНІ ПАРАМЕТРИ HRN-43 Напруга живлення: AC 230 V реле контролює в 3-фазний ланцюгах: - напруга у двох рівнях (напруга підвищена та знижена) у межах 240-480 V (система 3x 400 V) - асиметрію фаз (може бути вимкнений) - послідовність фаз - випадання фаз настроювана функція “ПАМ“ЯТЬ“ функція другого реле (незалежно/ паралельно) настроювання затримки для усунення коротких випадання напруги та піків незалежно для кожного рівня Потужність макс.: 5 VA / 2.5 W Кількість контактів: 2x перемикальний 16 A (AgNi) Кріплення: DIN рейка EN 60715 Захист: IP40 з боку лицьової панелі/IP20 клеми Розмір: 90 x 52 x 65 мм (3 модулі) Вага: 248 Гр. (110 V, 230 V, 400 V), 146 Гр. (24 V)

Характеристики

Максимальная рабочая температура	55
Минимальная рабочая температура	-20
Степень защиты IP	40
Тип монтажа	На DIN рейку
Количество замыкающих контактов	2
Количество размыкающих контактов	2
Количество фаз	3
Максимальная мощность	4000
Номинальное рабочее напряжение по переменному току	230
Номинальный ток	16
Сечение подключаемых проводов	2.5
Индикация	Світлова
Контроль последовательности фаз	Так
Контроль пропадания фазы	Так
Номинальное напряжение катушки	230 В
Погрешность измерения	1
Габариты:	90x52x65мм
Диапазон рабочих температур	від -20 до +55 ° С
Количество контактов	2 перемикаючих
Конструктивное исполнение	На DIN-рейку
Максимальный ток	30
Напряжение питания	230В
Степень защиты лицевой панели:	IP40
Время срабатывания реле по превышению Umах (превышение более 30В	0-10с
Время срабатывания реле по превышению Umах (превышение до 30В):	0-10с
Время срабатывания реле при понижении ниже Umin (понижение более	0-10с
Время срабатывания реле при понижении ниже Umin (понижение до 60	0-10с
Диапазон регулировки времени автоматического повторного включени	0-10с
Диапазон регулировки срабатывания по Umin:	30-90% від Umax
Диапазон регулировки срабатывания по Umах:	20-100% від Un
Защита от превышения тока:	Ні
Контроль обрыва фаз:	Так
Контроль перегрузки:	Ні
Максимальный ток, А:	16А
Наличие вольтметра	Ні
Номинальное напряжение (фазное):	220В
Регулировка порога срабатывания по Umin/Umax:	Незалежна
Частота сети:	48-52Гц
Фиксированная задержка отключения по Umin:	Ні
