Опис

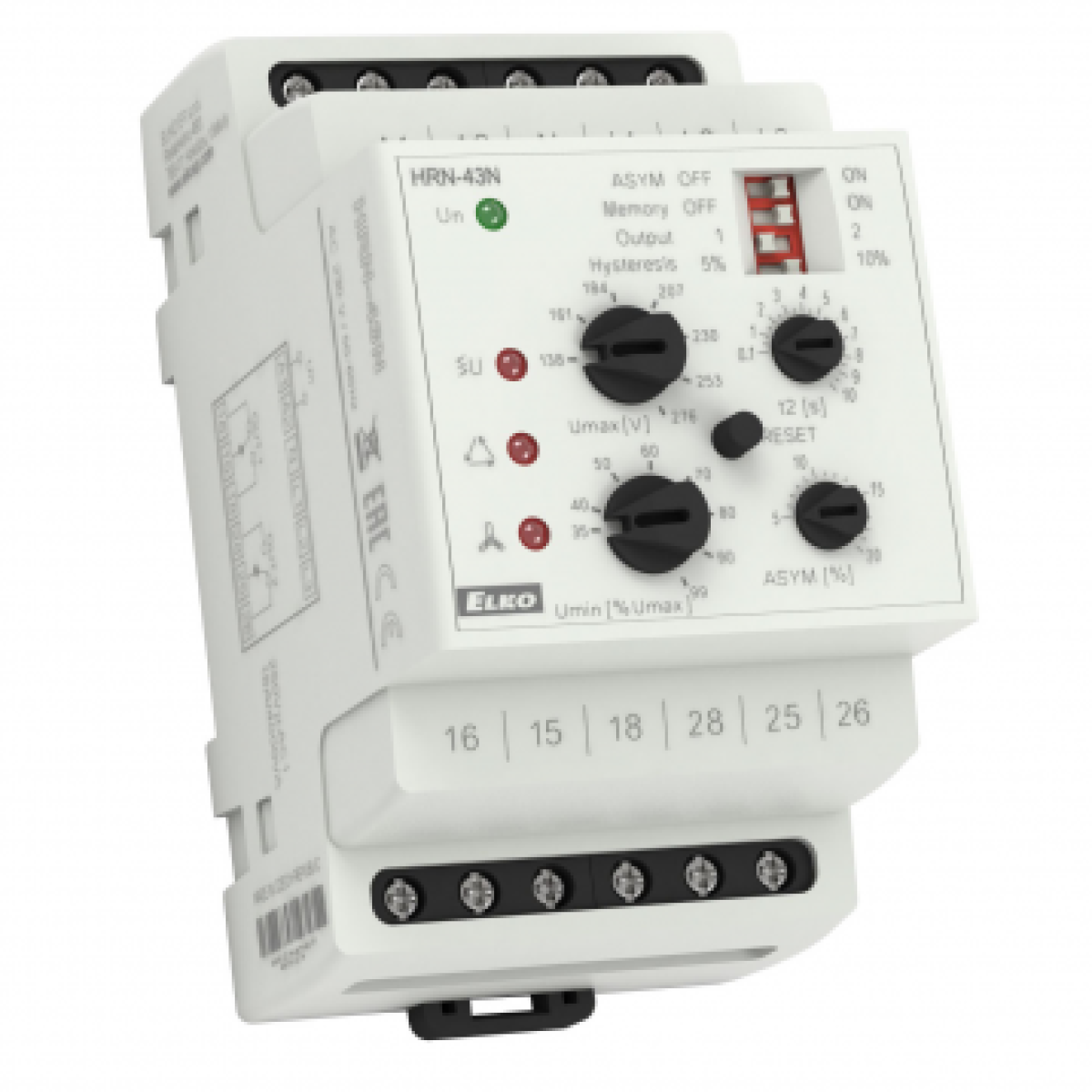

Реле контролю напруги HRN-43N/400 AC ELKO EP ETI 2471430
Реле контролю трифазної напруги HRN-43N/400 AC живлення AC 400V виробництва ELKO EP (Чехія) ETI 2471430

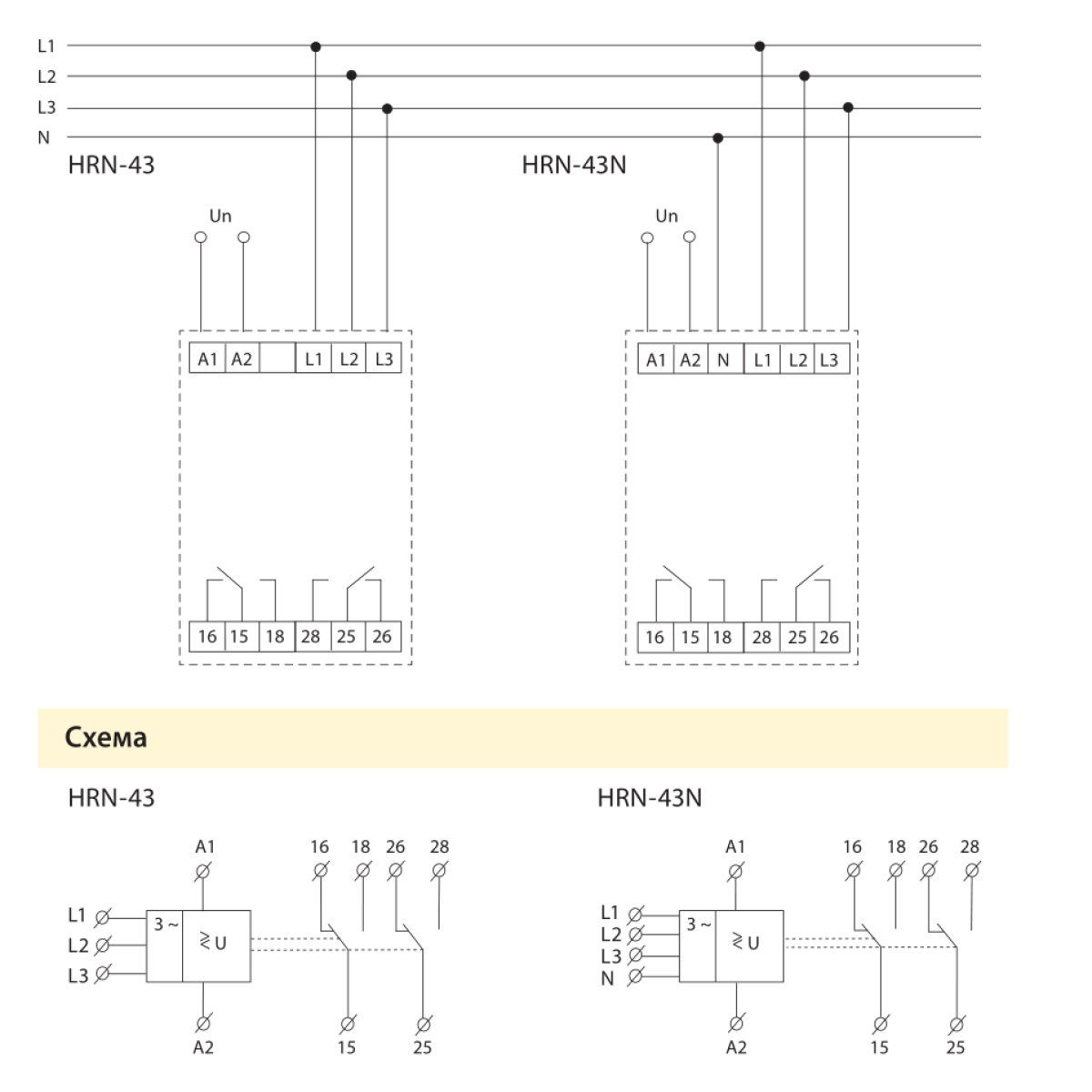

Реле HRN-43N 400V AC слугує для контролю лінійної напруги живлення трифазних електроспоживачів для ланцюгів 3x 400 / 230 V (включно з нейтраль) і як захист обладнання перед підвищенням/позиченням напруги. Монтаж здійснюється на DIN-рейку, у довільній площині. Пристрій обладнаний індикацією напруги та стану контакту.

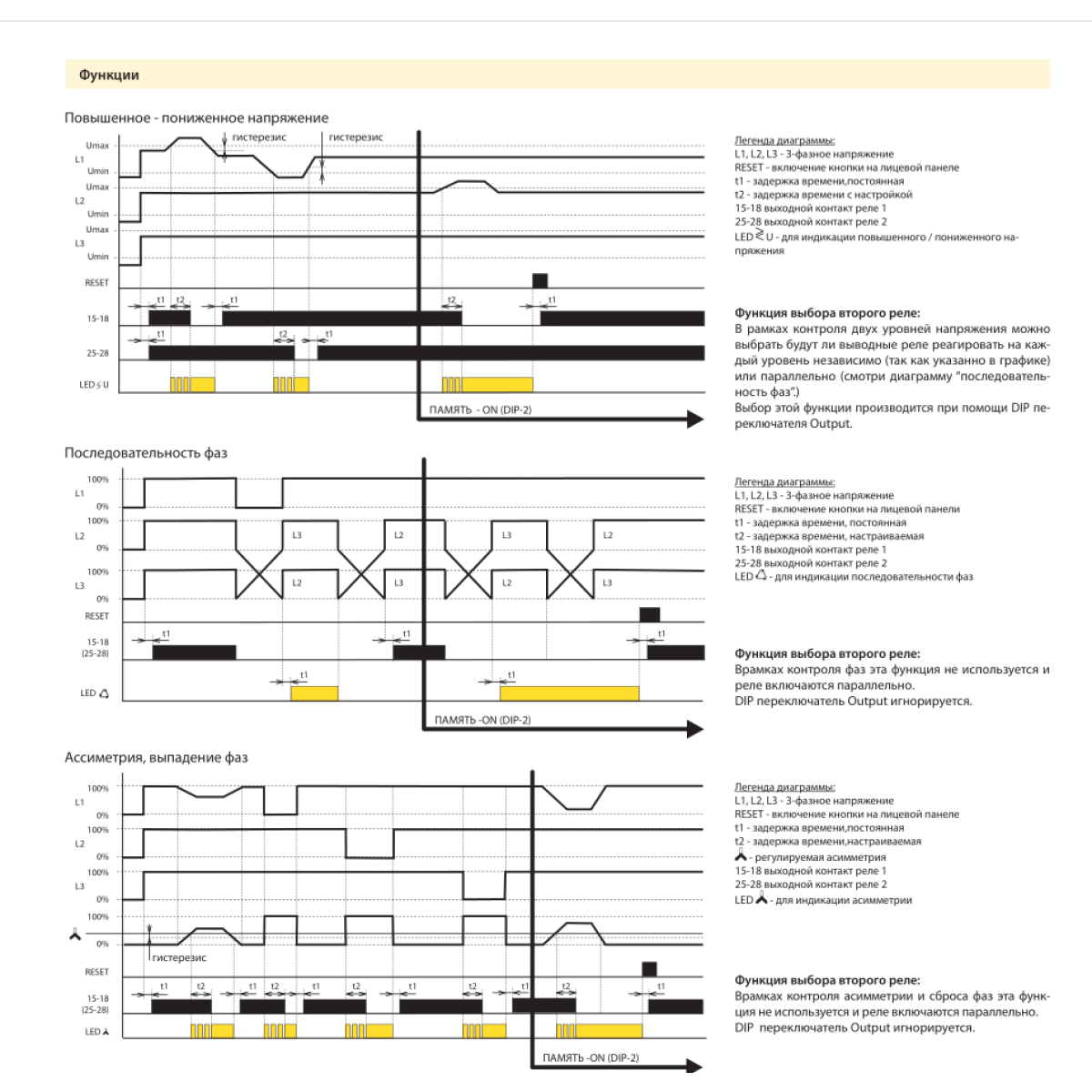

Реле HRN-43N 400V AC здатна контролювати напруження у двох рівнях (підвищене/знижене), асиметрію фаз, послідовність і випадання фаз. Кожен помилковий стан індикується самост.LED. Вибіром DIP перемикача (Output) можна встановити функції другого реле — або він працює самостійно (1x для підвищеної,1x для зниженої напруги) або паралельно.
Контроль настроюється: настроюється верхній рівень Umax в діапазоні 138 - 276 V і нижній рівень Umin в межах 35-99% Umax. Якщо якась з фаз вийде за межі цього встановленого діапазону, вихідне реле після закінчення встановленої затримки, яка призначена для придушення короткочасних піків, розімне контакт. Вихідний контакт реле знову замкнеться під час повернення назад до контрольованого діапазону та подолання встановленого гістерезису (який вибирається з двох значень DIP перемикачем). Під час випадання 2 і 3 фаз одночасно станеться миттєве вимкнення реле, попри настроювання затримки t2.
Послідовність фаз: контролює правильну послідовність фаз. У разі небажаної зміни вихідні контакти розімкнуться, під час увімкнення пристрою з неправильною послідовністю фаз вихідного контакту залишається розімкнутим.
Асиметрія: Настроюється рівень асиметрії між окремими фазами в межах 5-20%. У разі порушення встановленої асиметрії розімкнеться контакт вихідного реле та LED, що вказує асиметрію, загориться. Реалізуються затримки Т1, Т2 і гістерезис під час переходу в нормальний стан. Контроль асиметрії можна вимкнути DIP перемикачем ASYM.
ТЕХНІЧНІ ПАРАМЕТРИ HRN-43N/400
Напруга живлення: AC 380..400 V
реле контролює в 3-фазний ланцюгах:
- напруга у двох рівнях (напруга підвищена та знижена) у межах 138-276 V (система 3x 400 V / 230 V)
- асиметрію фаз (може бути вимкнений)
- послідовність фаз
- випадання фаз
настроювана функція “ПАМ“ЯТЬ“
функція другого реле (незалежно/ паралельно)
настроювання затримки для усунення коротких випадання напруги та піків незалежно для кожного рівня
Потужність макс.: 5 VA / 2.5 W
Кількість контактів: 2x перемикальний 16 A (AgNi)
Кріплення: DIN рейка EN 60715
Захист: IP40 з боку лицьової панелі/IP20 клеми
Розмір: 90 x 52 x 65 мм (3 модулі)
Вага: 248 Гр.
Характеристики
| Максимальная рабочая температура |
55 |
| Минимальная рабочая температура |
-20 |
| Степень защиты IP |
40 |
| Тип монтажа |
На DIN рейку |
| Количество замыкающих контактов |
2 |
| Количество размыкающих контактов |
2 |
| Количество фаз |
3 |
| Максимальная мощность |
4000 |
| Номинальный ток |
16 |
| Сечение подключаемых проводов |
2.5 |
| Индикация |
Світлова |
| Контроль последовательности фаз |
Так |
| Контроль пропадания фазы |
Так |
| Номинальное напряжение катушки |
400 В |
| Погрешность измерения |
1 |
| Габариты: |
90x52x65мм |
| Диапазон рабочих температур |
від -20 до +55 ° С |
| Количество контактов |
2 перемикаючих |
| Конструктивное исполнение |
На DIN-рейку |
| Максимальный ток |
30 |
| Напряжение питания |
230В |
| Степень защиты лицевой панели: |
IP40 |
| Диапазон регулировки времени автоматического повторного включени |
0-10с |
| Диапазон регулировки срабатывания по Umin: |
35-99% від Umax |
| Диапазон регулировки срабатывания по Umах: |
138-276 |
| Защита от превышения тока: |
Ні |
| Контроль обрыва фаз: |
Так |
| Контроль перегрузки: |
Ні |
| Максимальный ток, А: |
16А |
| Наличие вольтметра |
Ні |
| Номинальное напряжение (фазное): |
220В |
| Регулировка порога срабатывания по Umin/Umax: |
Незалежна |
| Частота сети: |
48-52Гц |
| Фиксированная задержка отключения по Umin: |
Ні |
