Опис

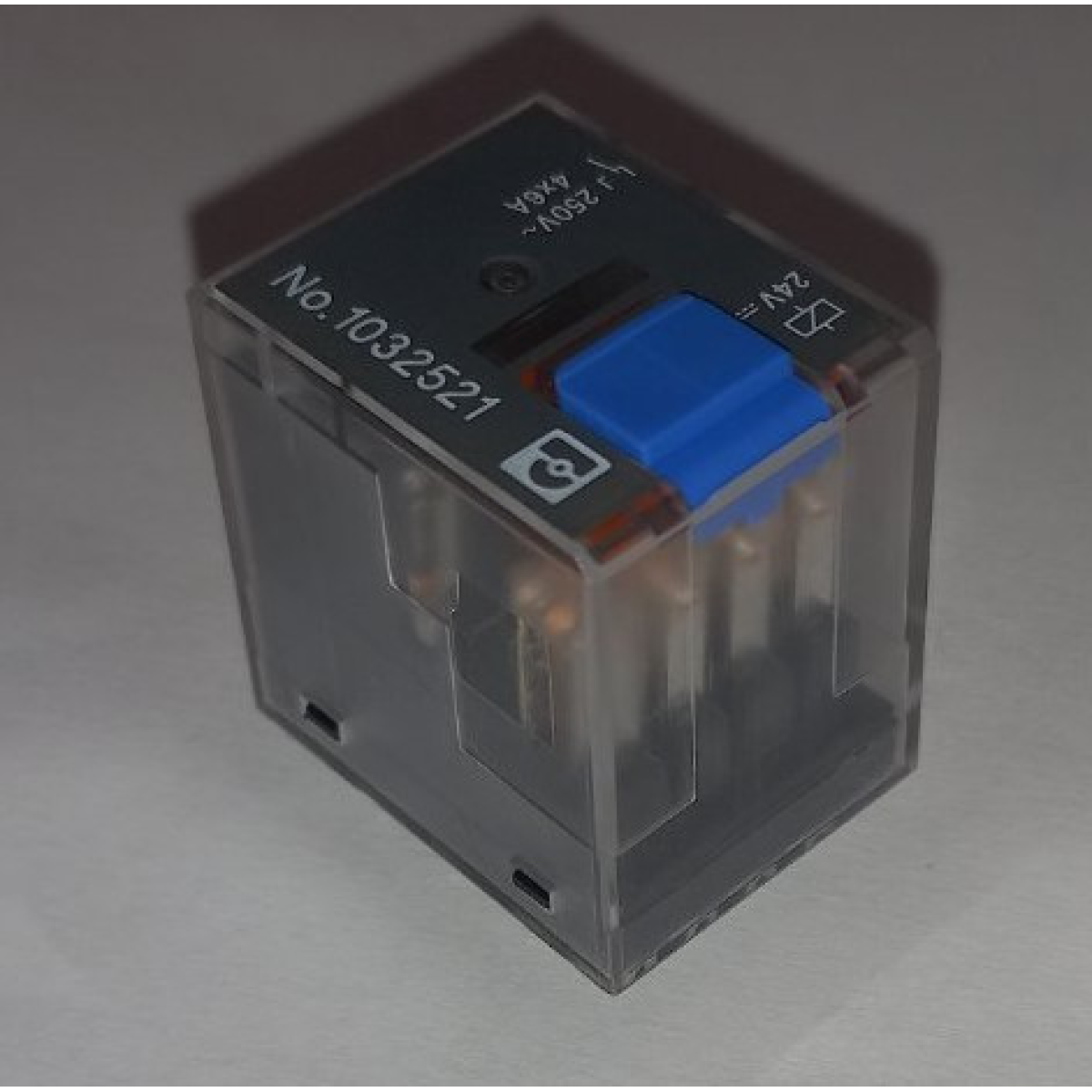

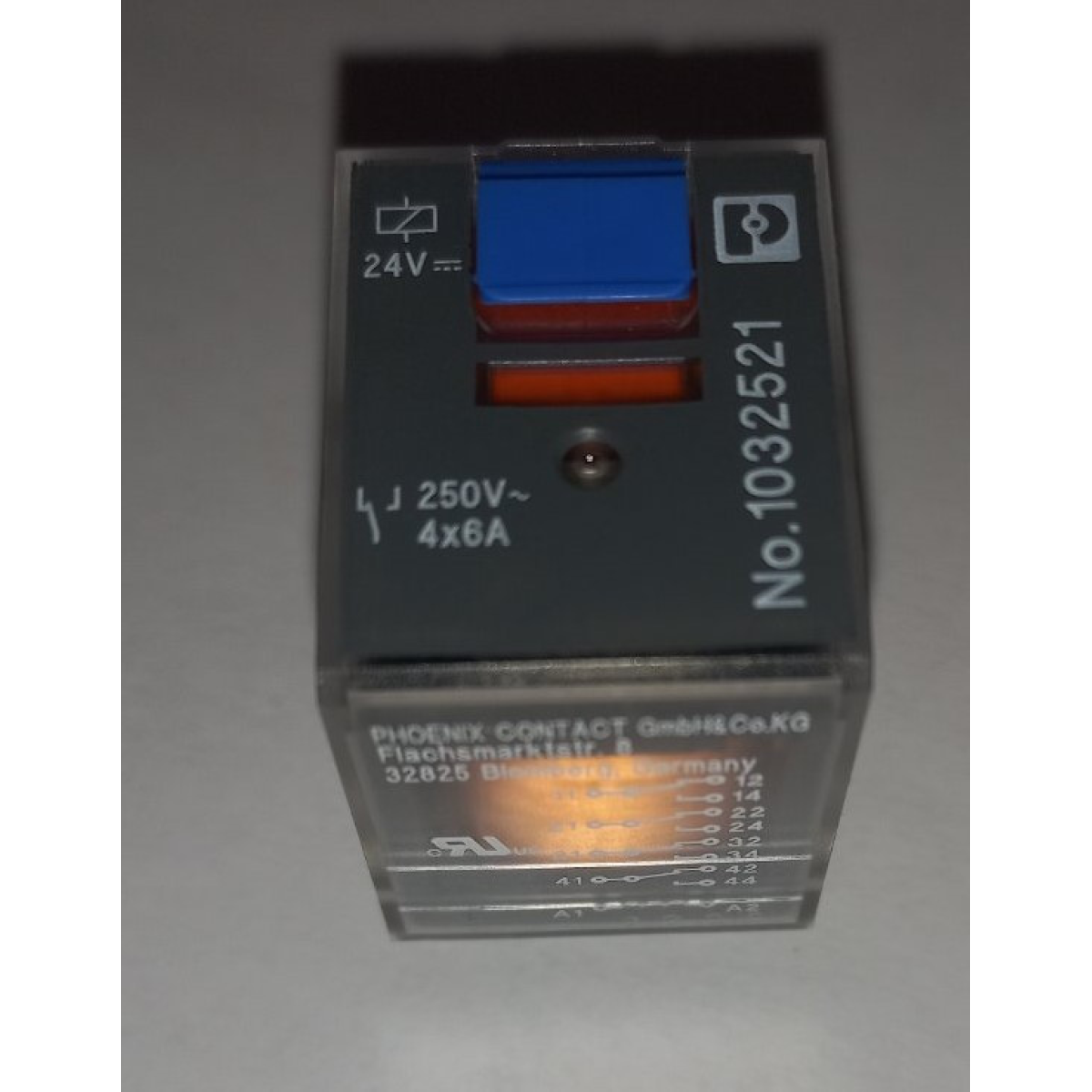

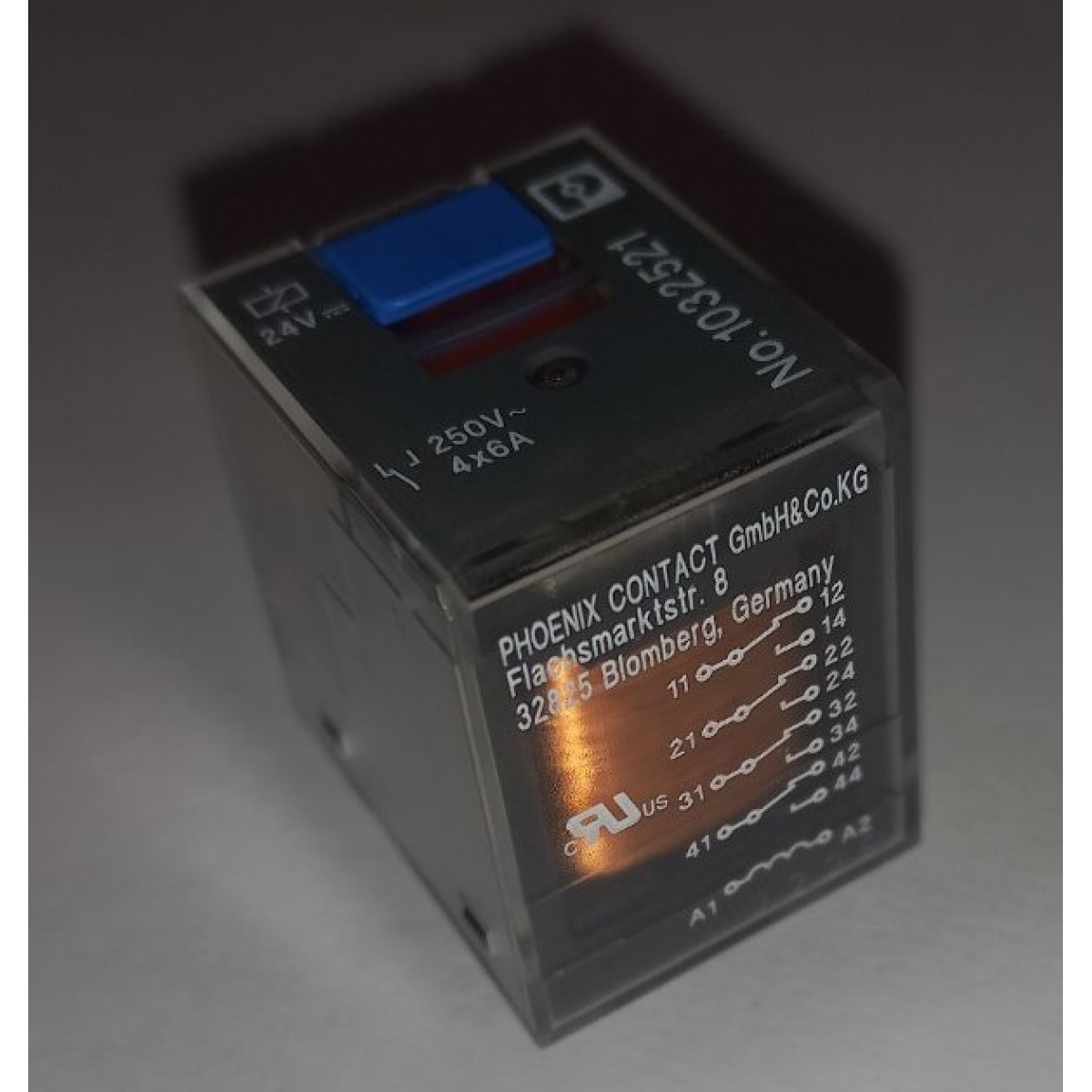

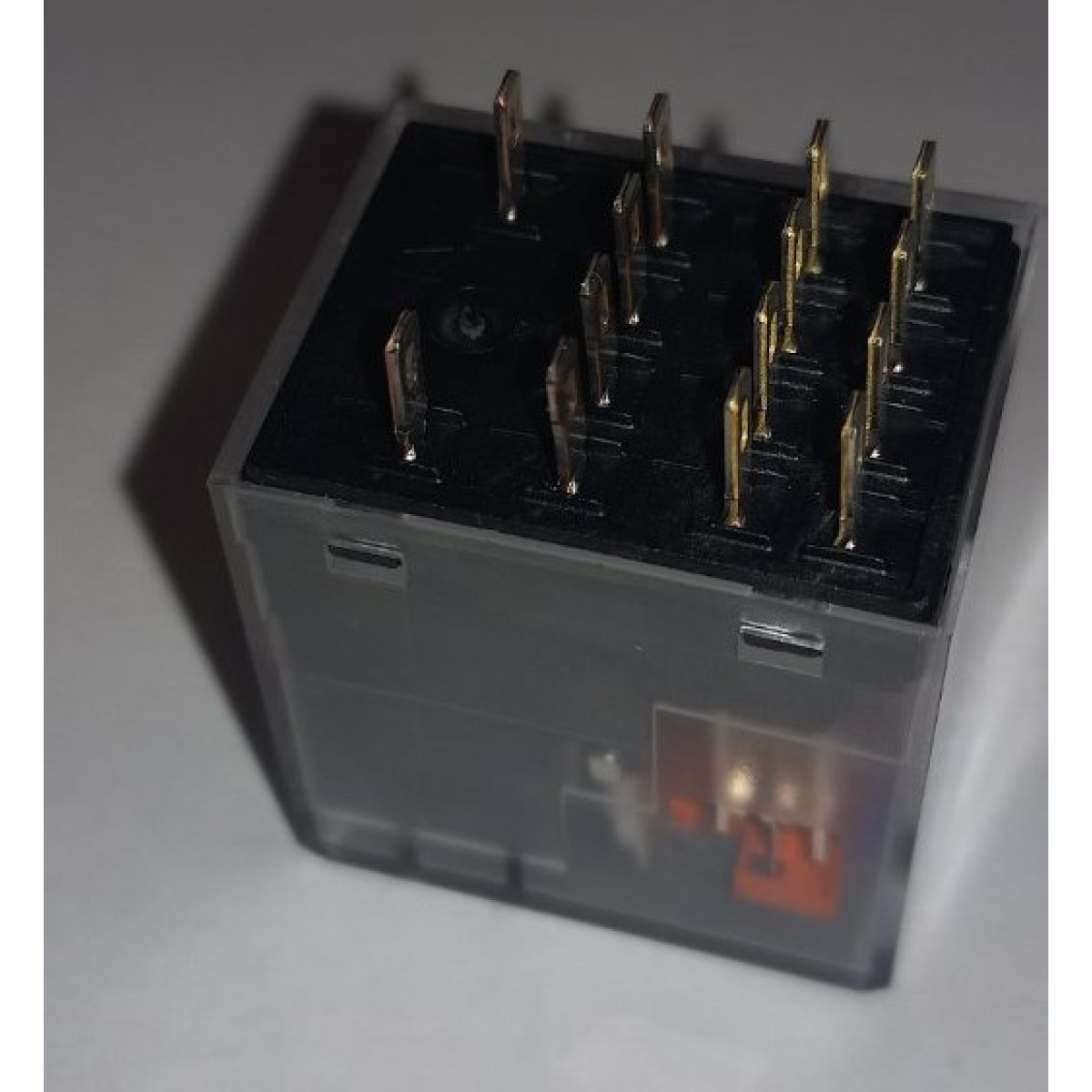

Проміжне реле Phoenix Contact 4СО 24V DC, REL-IR-BL- 24DC / 4X21
Phoenix Contact 1032521
Вставне промислове реле Phoenix Contact із силовими контактами, 4СО (4 перемикних контактів), тестова кнопка, світлодіодний індикатор стану, безінерційний діод, механічний індикатор комутаційного положення, напруга котушки: 24V DC
Характеристики ланцюга керування:
Вхідна номінальна напруга UN
24 В DC
Типовий вхідний струм за UN
31 мА
Час спрацьовування, типове
15 мс
Час повернення, типове
10 мс
Напруга на котушці
24 В DC
Потужність втрат за номінальних умов
741 мВт
Характеристики силового ланцюга (контактна частина):

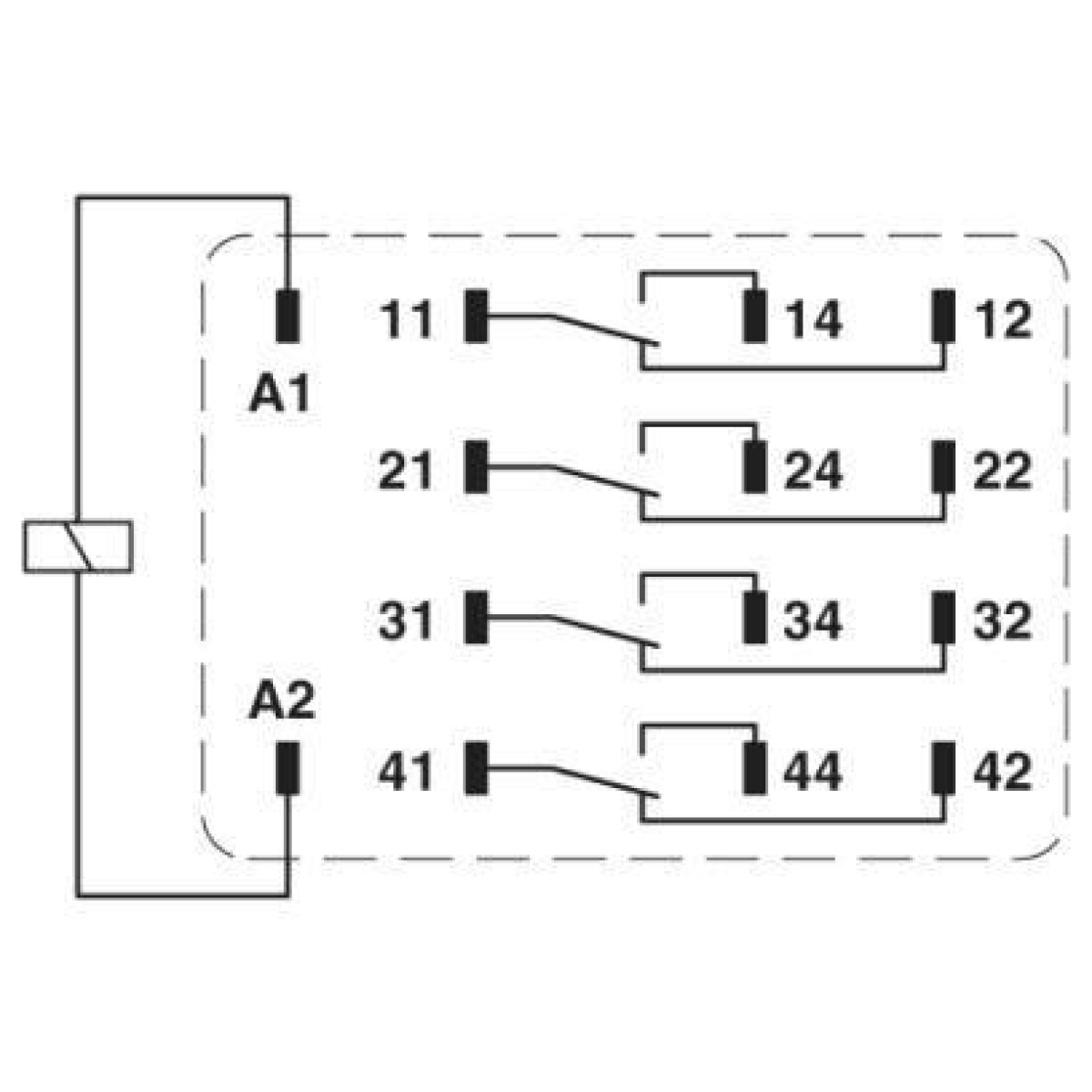

Виготовлення контакту
4 перемикальних контакти
Тип комутаційного контакту
Одинарний контакт
Матеріал контакту
AgNi
Максимальна напруга перемикання
250 В AC/DC
Мінімальна напруга перемикання
12 В (10 мА)
Мінімальний комутаційний струм
10 мА (12 В)
Максимальний пусковий струм
12 A (20 мс, що замикає контакт)
Макс. струм тривалого навантаження
6 A

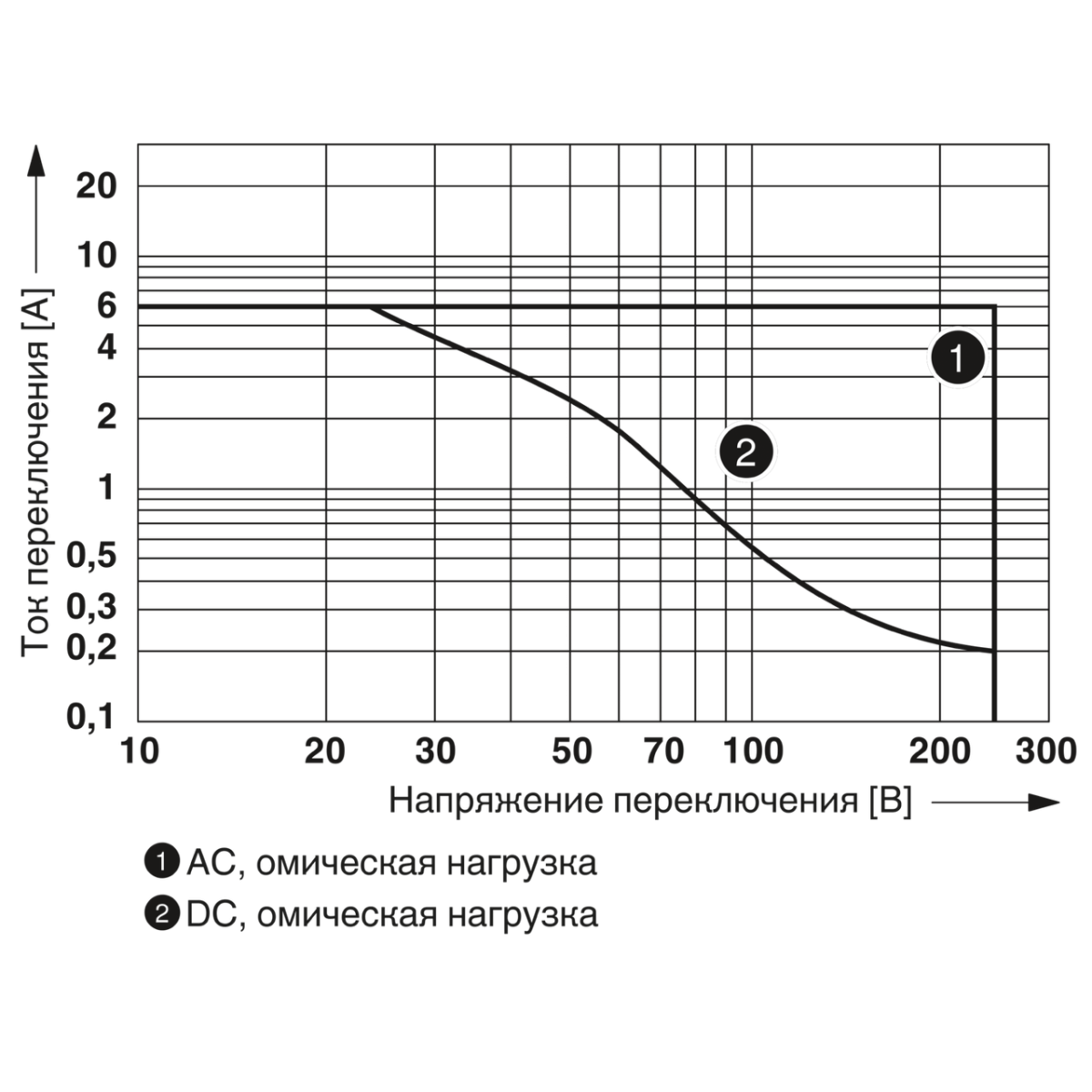

Потужність вимкнення (активне навантаження), максимальна
144 Вт (24 В DC)
130 Вт (48 В DC)
90 Вт (60 В DC)
66 Вт (110 В DC)
88 Вт (220 В DC)
1500 ВА (500 В AC)
Комутаційна здатність мінімальна
120 мВт
Характеристики
| Степень защиты IP |
31 |
| Тип монтажа |
На DIN рейку |
| Время срабатывания |
13 |
| Количество замыкающих контактов |
4 |
| Количество размыкающих контактов |
4 |

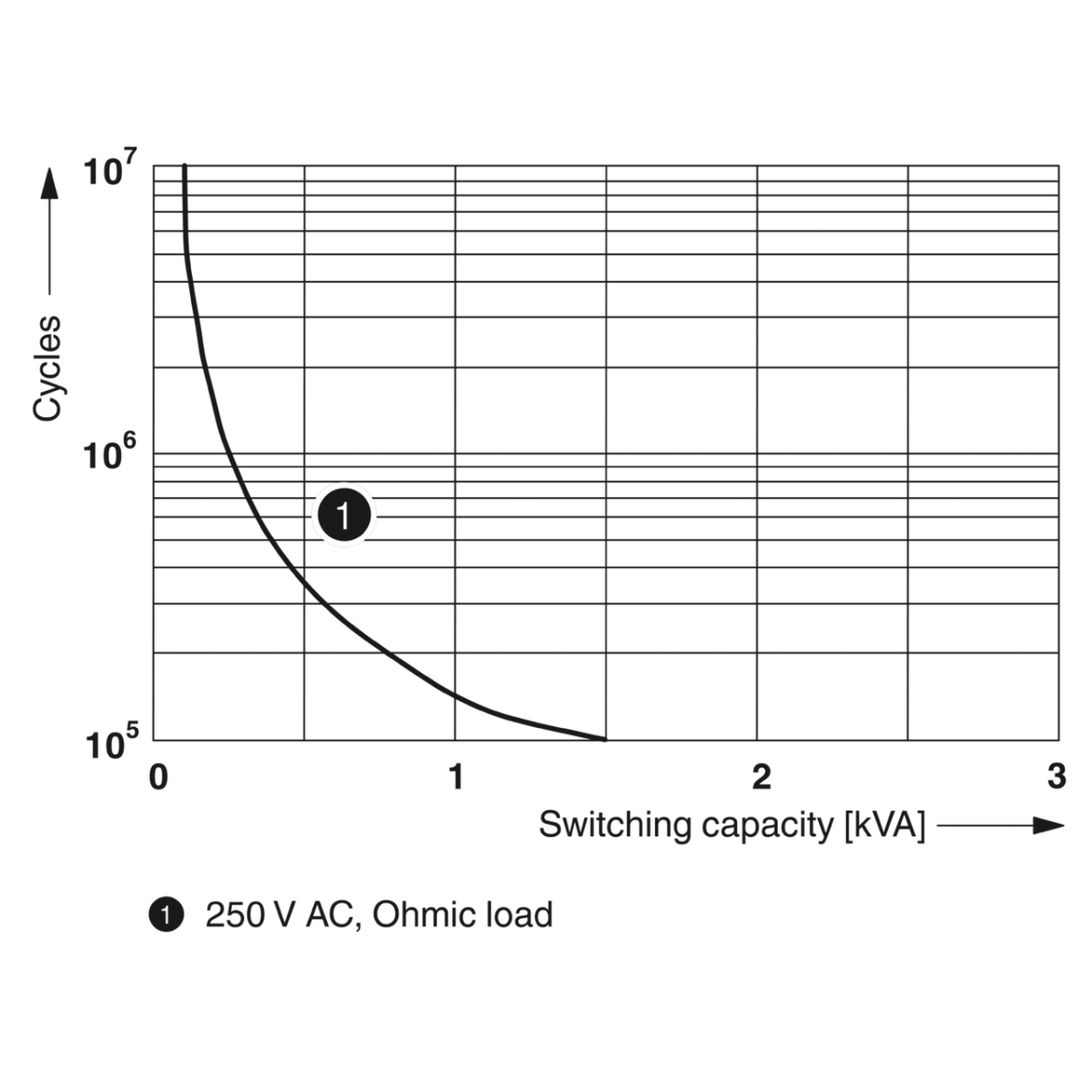

| Коммутационная износостойкость |
100000 |
| Максимальная температура окружающей среды |
70 |
| Механическая износостойкость |
4000000 |
| Минимальная температура окружающей среды |
-40 |
| Номинальное рабочее напряжение по переменному току |
230 |
| Номинальный ток |
6 |
| Сечение подключаемых проводов |
2.5 |
| Номинальное напряжение катушки |
24 В |
| Ширина |
21 |
| Длина |
35.6 |
| Высота |
27.5 |
| Количество переключающих контактов |
4 |
| Максимальный ток |
6.0 |
| Время возврата |
14 |
