Опис
Реле напруги РН-111 М призначено для відключення побутової та промислової однофазної навантаження 220 В, 50 Гц при неприпустимих коливаннях напруги в мережі з подальшим автоматичним включенням після відновлення параметрів мережі.

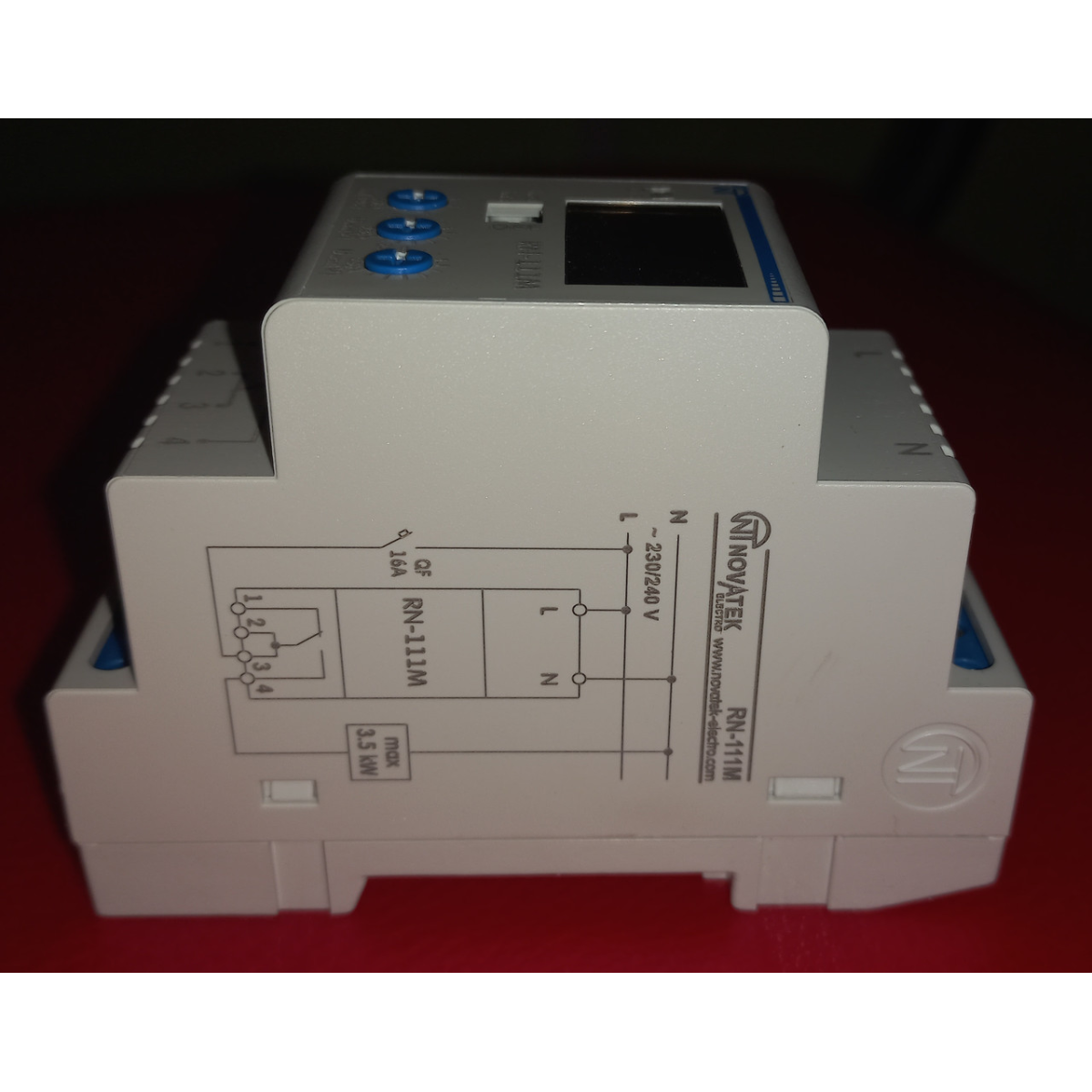

Навантаження підключається до мережі або безпосередньо через контакти реле, або через магнітний пускач, в залежності від потужності.
Реле може працювати в чотирьох незалежних режимах, як:
реле напруги;
реле мінімальної напруги;
реле максимальної напруги;
реле часу з затримкою на включення.

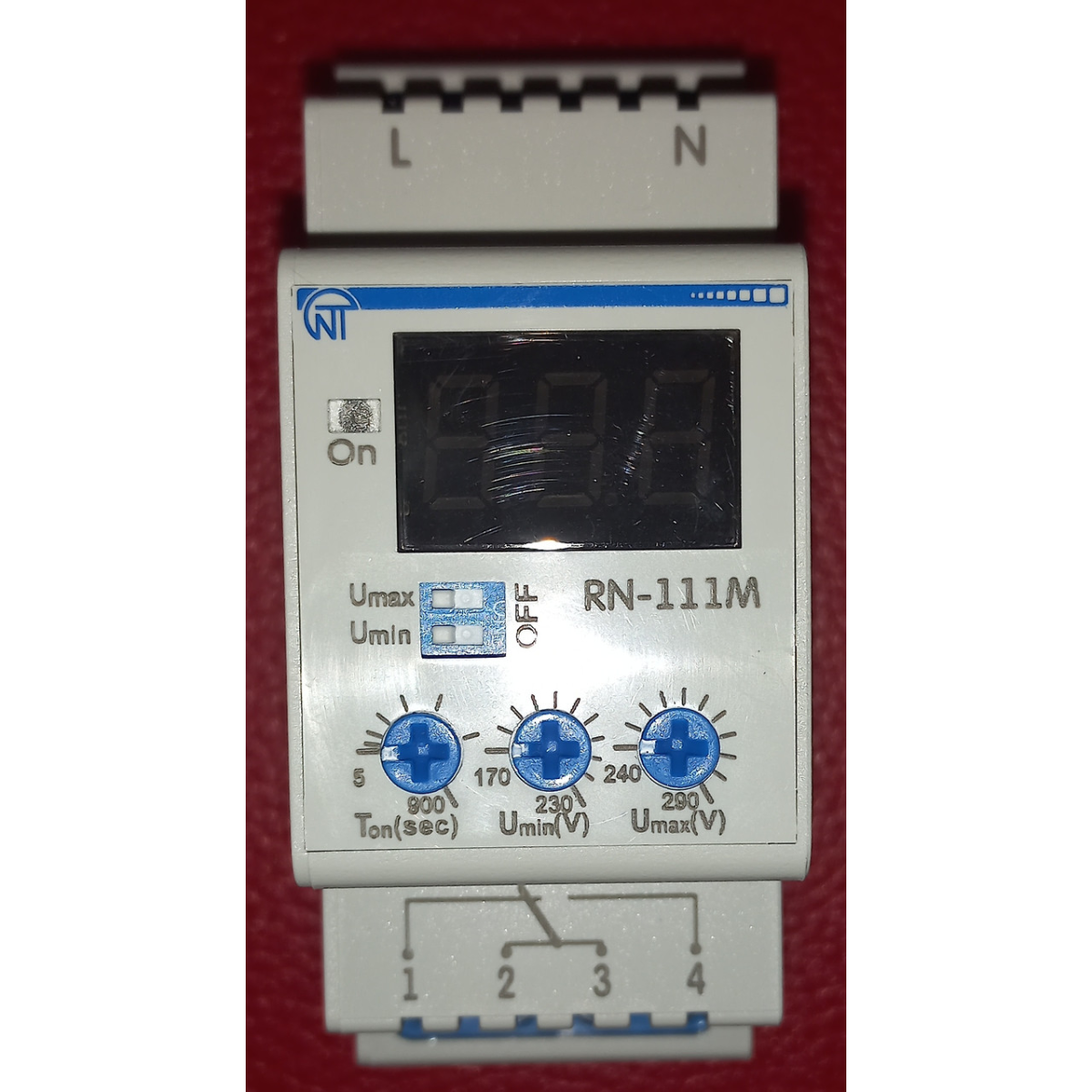

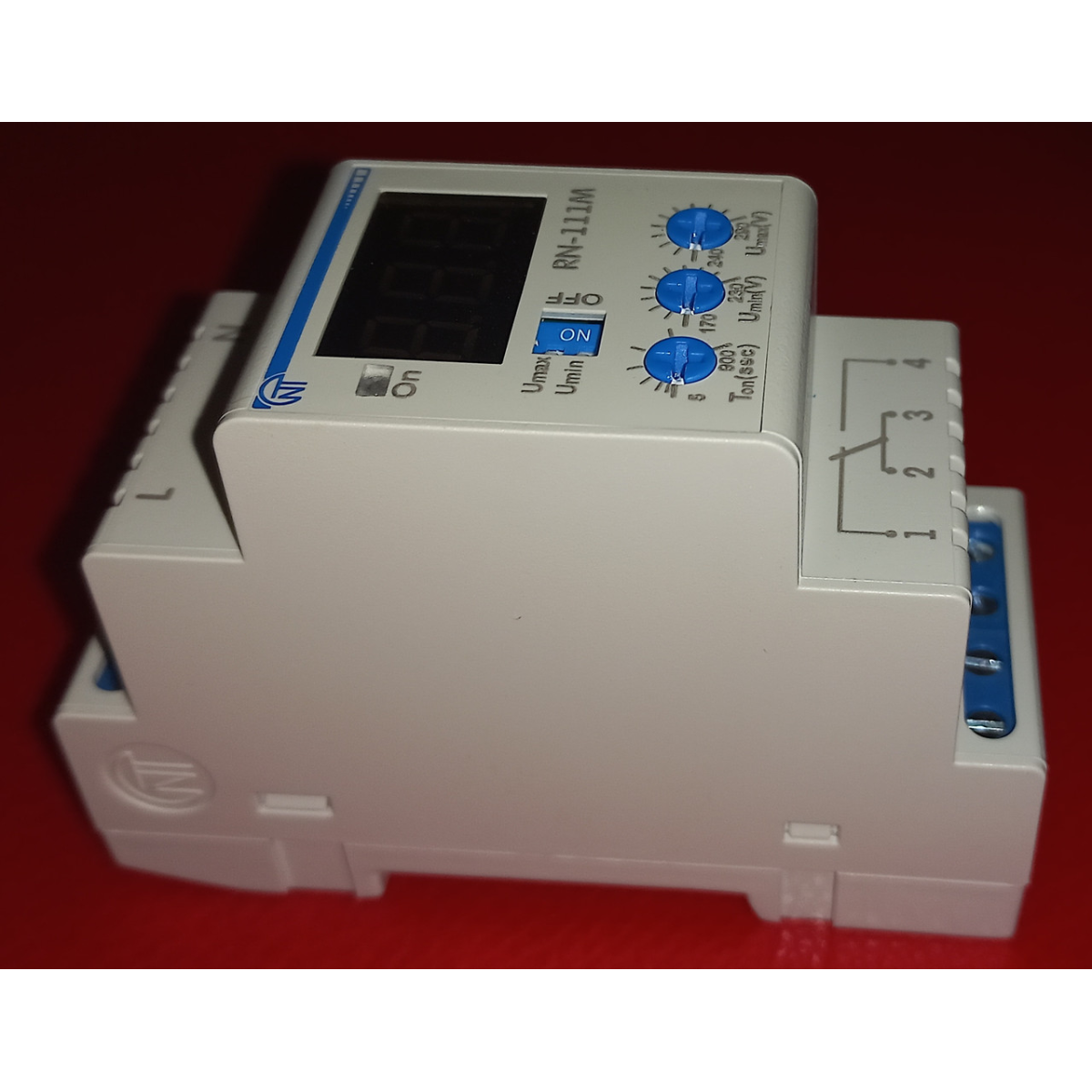

На лицьову панель пристрою виведений індикатор стану навантаження (увімкнено / вимкнено) і трехразрядного семисегментний індикатор, який, в залежності від стану пристрою відображає:
поточне діюче значення напруги;
точне значення встановлюваного параметра;
час, що залишився до моменту повторного включення навантаження;
аварійне відключення навантаження (мигання поточного значення напруги).
Ручки потенціометрів, розташованих на лицьовій панелі, що дозволяють користувачеві встановити:
поріг спрацьовування по максимально допустимому значенню напруги;
поріг спрацьовування по мінімально допустимому значенню напруги;
затримку часу включення навантаження після відновлення параметрів мережі.

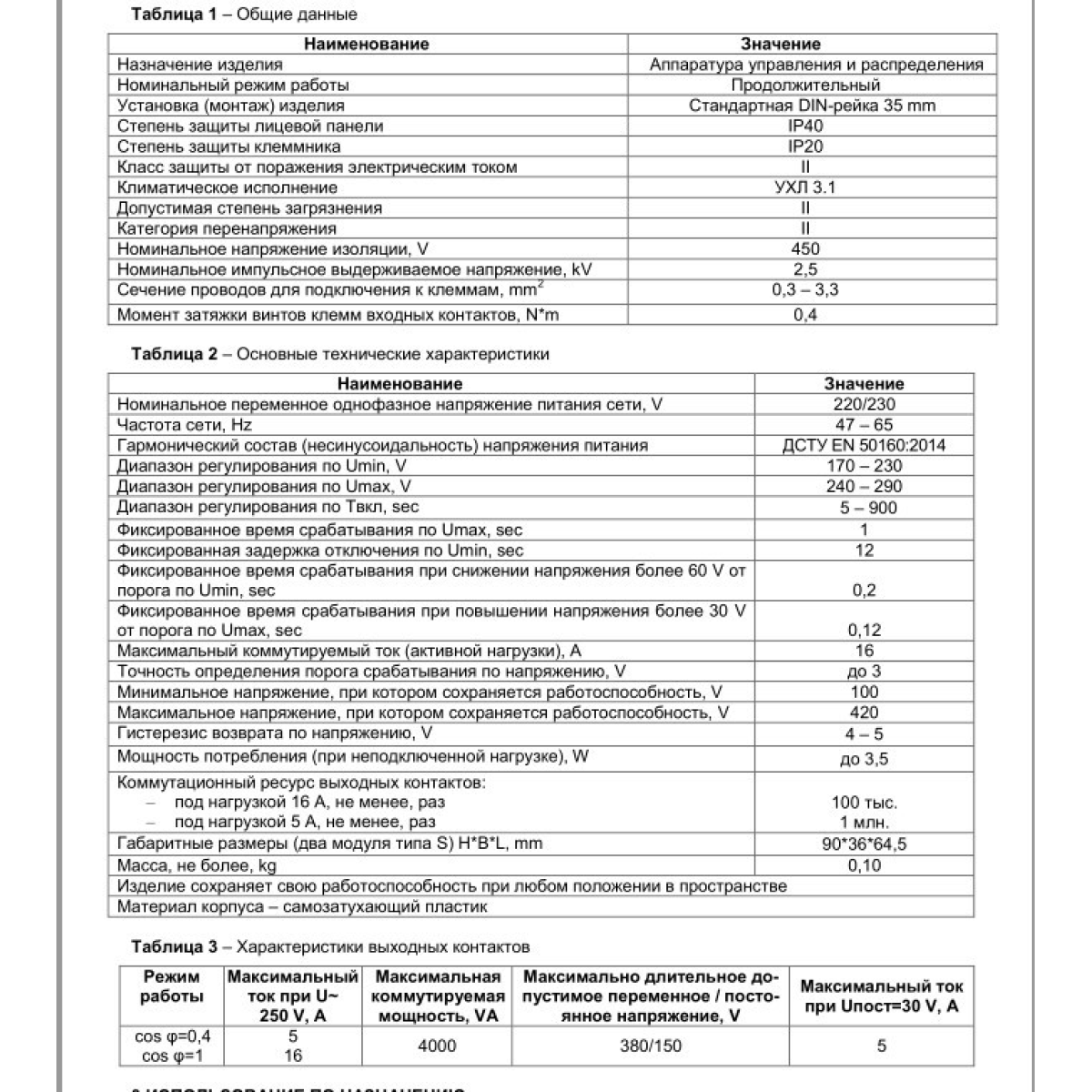

Характеристики
| Состояние |
Нове |
| Максимальная рабочая температура |
55 |
| Материал корпуса |
Пластик |
| Минимальная рабочая температура |
-35 |
| Степень защиты IP |
40 |
| Тип монтажа |
На DIN рейку |
| Количество замыкающих контактов |
1 |
| Количество размыкающих контактов |
1 |
| Количество фаз |
1 |
| Максимальная мощность |
4000 |
| Номинальный ток |
16 |
| Сечение подключаемых проводов |
2.5 |
| Дисплей |
Так |
| Индикация |
Цифрова |
| Номинальное напряжение катушки |
230 В |
